電源線材反映質量
我們知道電源作為臺式機的心臟有非常重要的作用，電源的穩定持續輸出也是整機穩定運行的保障。大家在選擇臺式機電源時對功率很了解，也能輕松判斷自己需要額定功率多少瓦的電源，但是單憑額定功率選電源還遠遠不夠。
有很多朋友還是會在選擇產品時犯難，不知道該選哪款產品，這也很容易理解，一方面普通玩家不了解電源的很多性能參數，另一方面消費者在挑選電源時商家也不可能讓我們拆開產品看內部，所以自己選擇產品還是有一定的難度。
這里筆者為大家介紹一個技巧，就是從電源線材來看產品品質。我們都知道，產品的定位決定了設計和做工用料，電源也不例外，而線材是我們可以直接看到的，這也是我們在選擇產品時不能忽視的地方。
電源線材往往被玩家忽略但又很重要
雖然輸出線材看起來很簡單，但這里反映出了整體的用料和質量水平，一些電源縮水也會選擇在不被用戶重視的環節，這里恰恰是我們判斷電源的好地方。下面筆者就從線材入手，為您解讀大有講究的臺式機電源。
顏色區分幫助開機
有些朋友在選擇電源的時候會先測試一下產品是否工作，而簡單地連接電源線并打開開關并不能讓電源輸出，這時就需要短接電源的接口來開機了。

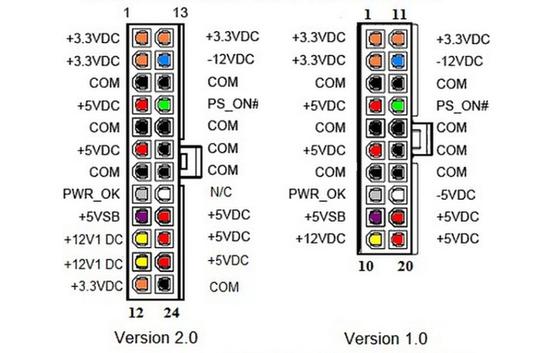

24pin及20pin主板接口定義
我們都知道，電源的直流輸出端分別有+12V，+5V，+3.3V，-12V，+5VSB五種電壓，另外還有地線。電源開機需要短接電源的開關線和地線，要經過這一步驟就要了解不同線的順序。

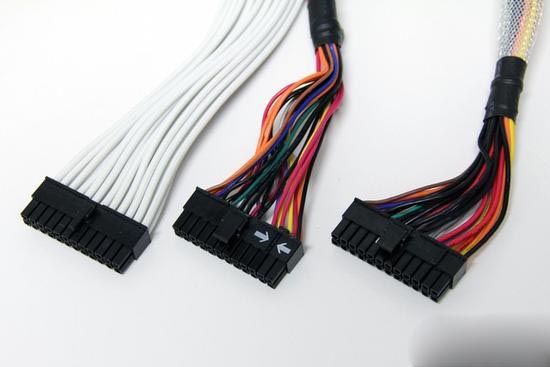

不同電源的主板24pin接線
采用不同顏色線纜的電源會通過顏色將他們予以區分，其中+12V為黃色線纜，+5V為紅色線纜，+3.3V為橙色線纜，-12V為藍色線纜，+5VSB為紫色線纜，此外還有灰色的P/G電源信號線，綠色的電源開關線，黑色為0V地線，這類電源短接綠色和黑色的線即可通電。

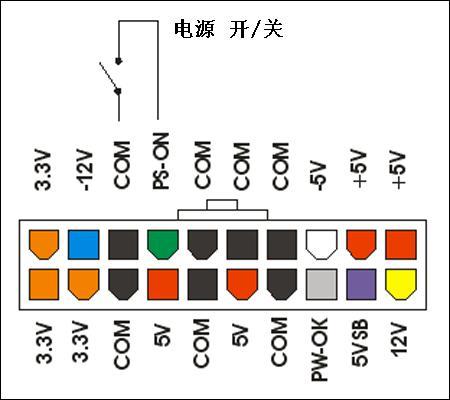

對于采用模組線或是單一顏色線材的電源，則需要記住短接主板20pin/24pin左上第四和第五個接口，電源即可通電使用。
需要注意的是，如果忘記了線材順序或者不確定短接的接口，可以請教專業人員，不要自己嘗試短接線材，錯誤地短接接口可能會導致電源損壞。
線纜規范杜絕縮水

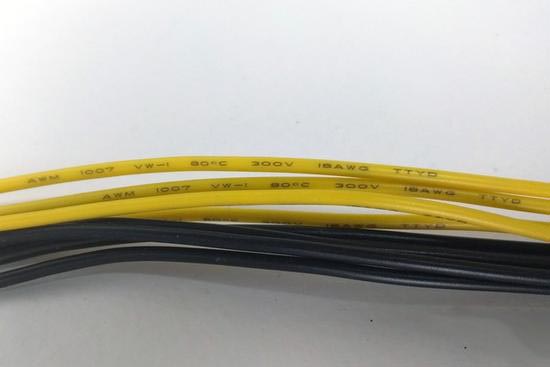

很多細心的朋友會注意到，很多電源在輸出端的線材上會標注AWG的字樣，多數的標注內容類似于：AWM 1007 VW-1 80℃ 300V 18AWG，其中的數字可能會和不同的線材存在差異，標注的內容基本上都是有規律的。
筆者在這里解釋一下，其中AWM為appliance wiring material的縮寫，意為設備線纜材料，1007指的是UL線纜規范，VW-1為阻燃等級，80℃為限制使用溫度，300V為限制使用電壓，VW-1AWG為American Wire Gauge的縮寫，意為美國線纜標準。
需要大家了解的是，AWG前面的數字和線徑是成反比的，也就是說，數值越小，內部銅線就越粗，導電能力就越好，在通過大電流時的發熱也越少。
以小見大看電源 你不知道的線材有講究
不同線徑的線材
多數電源采用18AWG規格的輸出線材，少數低功率的電源會采用20AWG的線纜，而大功率的電源則會采用16AWG的線材來保證大電流的通過。
可以簡單地認為，額定功率在500W以上的電源主要線材（CPU及顯卡供電線）應該使用18AWG的線材，額定功率在1000W以上的電源主要線材宜使用16AWG的線材，太細的線材或者沒有標注線規的產品不予推薦。
背線平臺線長要夠
電源線長也是玩家在選用時需要注意的地方，而且線長越長，成本也會高出很多。如果不在機箱內背板走線，則無需考慮線長，只要接口夠用即可，不過要求美觀的背線則需要線纜有更好的設計。

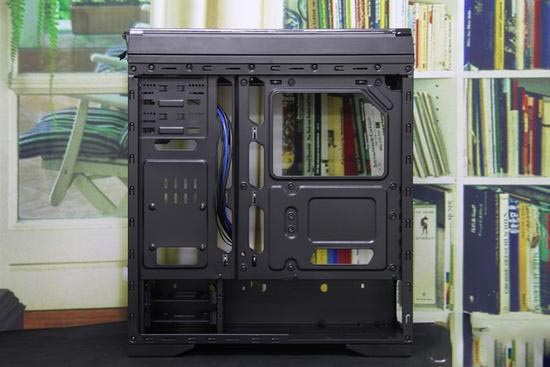

下置電源機箱的CPU接口離電源距離最遠
我們先來看電源的線材長度，對于不同的用戶來說，合適的線長是沒有統一標準的，不過我們可以通過裝機的經驗來告訴大家不同接口的線材應有的線長。
電源線材需要注意主板及CPU線長度
主板接口離電源最近，一般情況下主板的20pin/24pin線材是夠長的，為了保證美觀的直角背線可以以40厘米為準。對于現在主流的電源下置機箱，離電源最遠的是CPU供電接口，要在中塔機箱內走出漂亮的直角背線建議CPU供電的線材達到55厘米以上。如果準備多路顯卡交火，顯卡供電先應該達到45厘米。
扁平線材可以走出更漂亮的背線
對于多數玩家來說，普通的電源線材即可完成背板走線，不過一些電源采用的編織網包裹線材在背線彎折布局時效果不佳，而扁平的線材在處理時則更加便捷，追求背線效果的玩家可以優先選擇扁平線材的電源。
轉接可行小心過載
還需要提醒大家的是，選擇電源時還要注意線材的接口。多數電源會提供充足的接口，不過也有少部分電源接口不足，會影響硬件的使用。
簡單地說，高功率的電源為硬件尤其是顯卡提供充足的接口，但也有一些老的電源只有一個6pin接口，雙6pin的顯卡就不能使用了。這時如果確定電源的功率足夠，玩家可以通過轉接線將2個D口轉為一個6pin為顯卡供電。
當然我們并不建議這么做，多數情況下不提供顯卡接口或顯卡接口不足的電源不是為這種使用情況設計的，也就是說這樣可能會導致電源超負荷運行，所以我們建議大家盡量少用轉接的方式來為硬件供電，穩妥的做法是更換更高功率提供足夠接口的電源。
最后還要提醒各位朋友，選用電源一定要選有品牌的產品，山寨廠商的電源不會按照產品規范制作，為了降低成本會縮減用料，也有很多虛假標注的電源，我們在選用時尤其要避免，不能貪便宜而一味降預算，好的電源用很多年也是值得的，而使用沒有保障的產品損傷硬件反而得不償失。
|
