12V供電是很多電子元器件或者很多電子產品標準的電源電壓。便攜式電子產品也不例外，比如對馬達轉速要求更高的便攜式戶外榨汁機、對加熱速度要求更快的手持打印機、又比如便攜式藍牙音響對輸出功率要求更大等等。三節鋰電串聯12.6V供電是對應的主要方式。
鋰電池當然離不開充電電路，傳統三節鋰電串聯充電管理以降壓充電為主。當下USB 5V充電器可以說人手一個以上毫不夸張，并且5V/3A輸出的充電器也很常見。為適應消費者以及市場需求，用于三節鋰電池串聯的USB 5V輸入升壓充電管理應運而生。隨手一根USB線就可以充電，極大提高此類便攜式產品的使用方便性，并且成品廠家可以考慮不配充電器出貨，降低了整體成本。
深圳市永阜康科技有限公司針對客戶實際應用，推出用于三節鋰電池串聯12.6V的USB_5V輸入升壓充電管理_CS5095。CS5095具備輸入自適應功能，任何種類的USB接口都可以正常充電，最大充電電流1.2A。精簡通用的SOP8封裝還具備NTC溫控功能。18V的輸入耐壓余量充足，安全可靠。廣泛應用于藍牙音響，廣場舞音響，無人機等案列。
CS5095應用特性

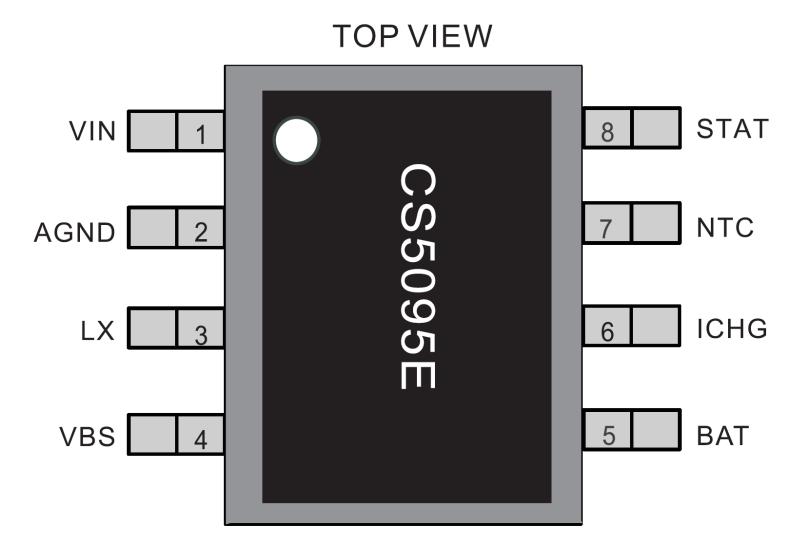

1. CS5095腳位圖

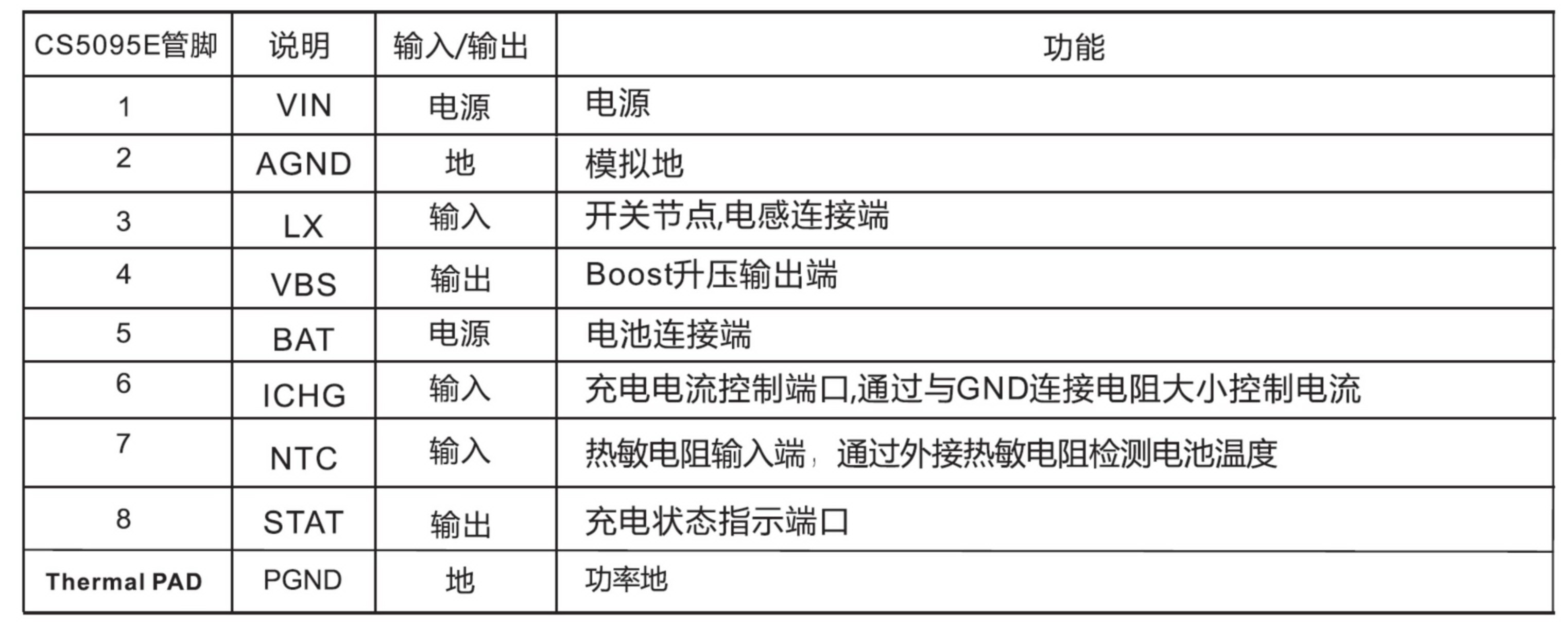

2. CS5095管腳說明
3.CS5095 DEMO原理圖

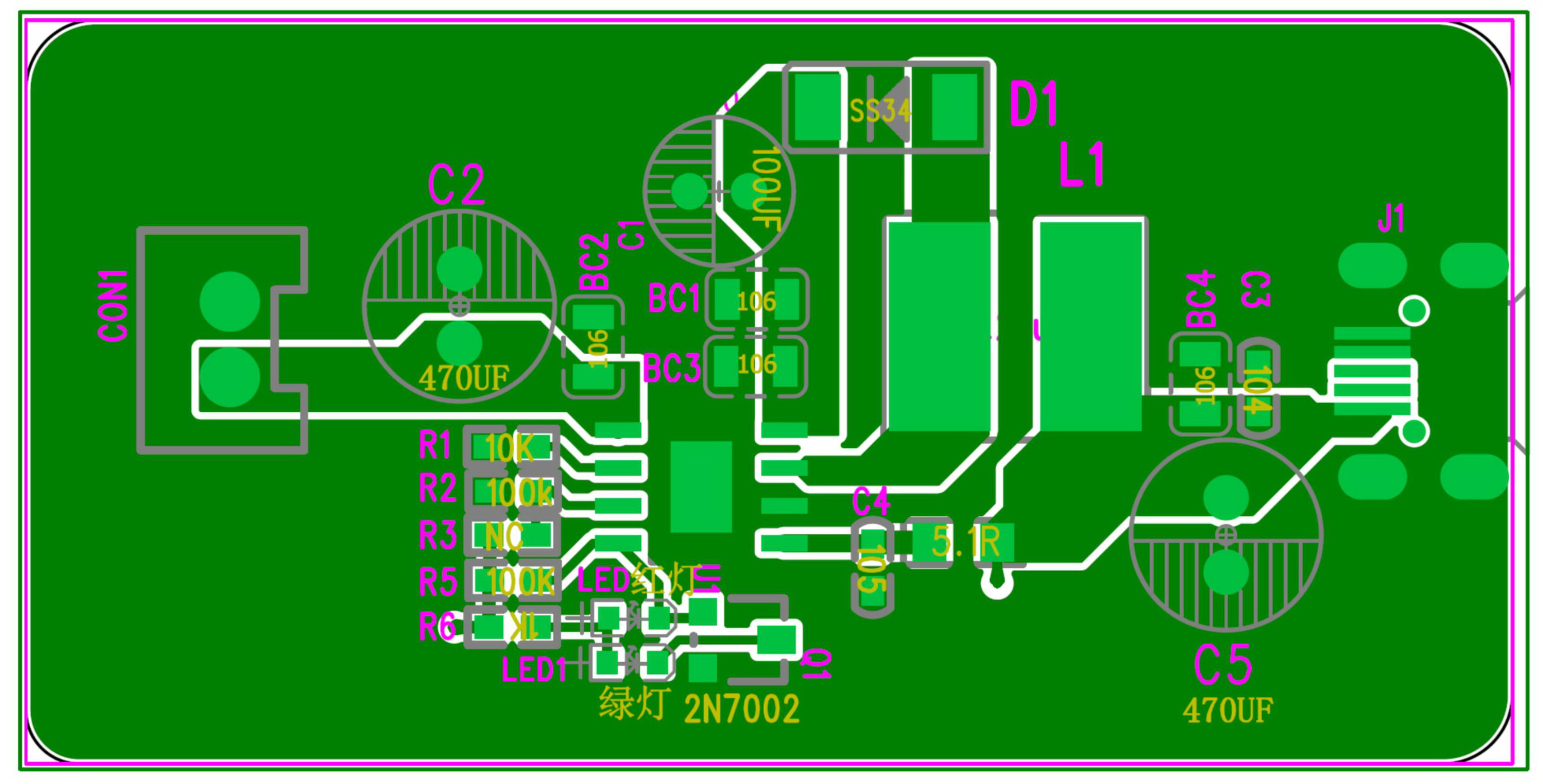

4. CS5095 DEMO板PCB頂層設計圖

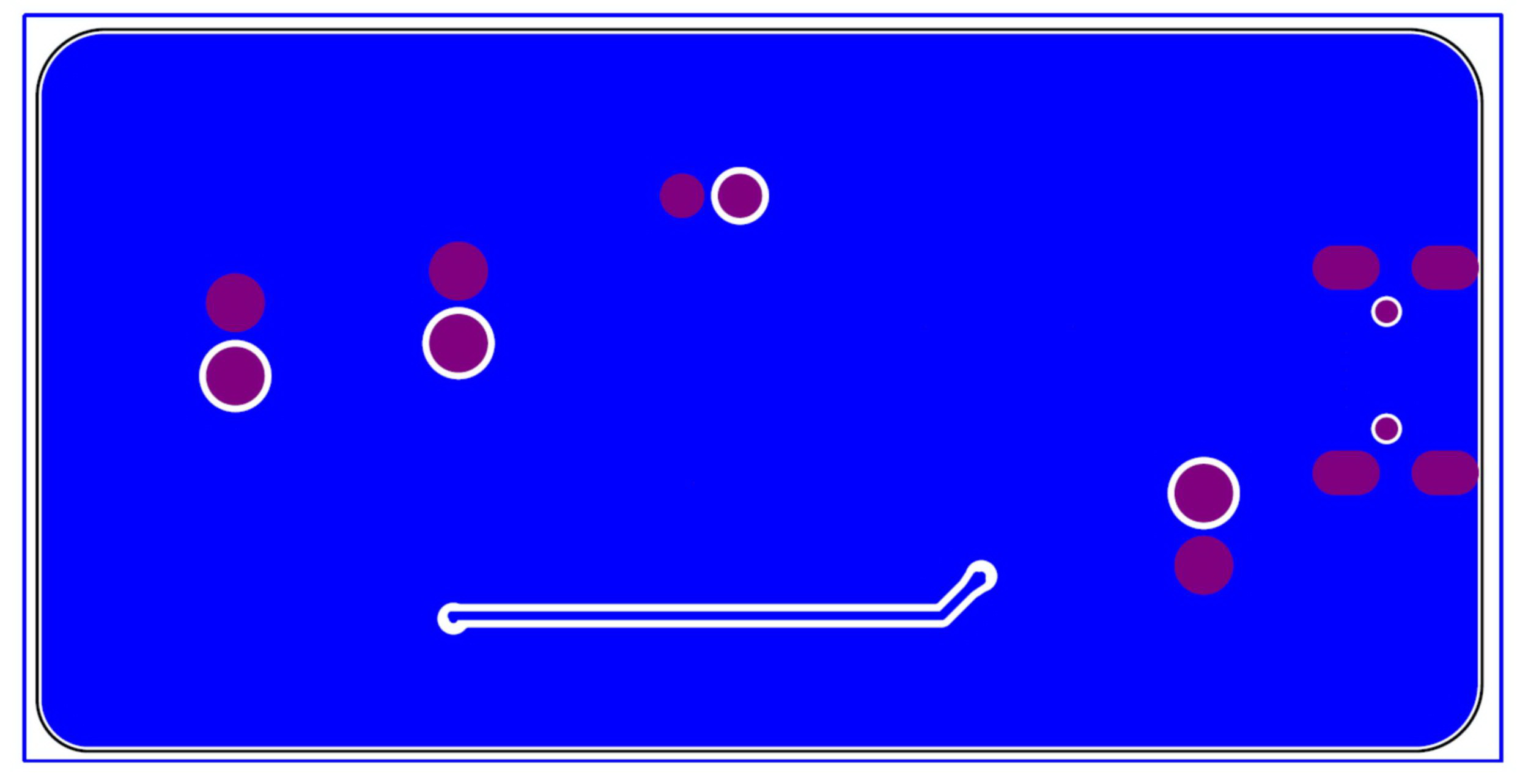

5. CS5095 DEMO板PCB底層設計圖

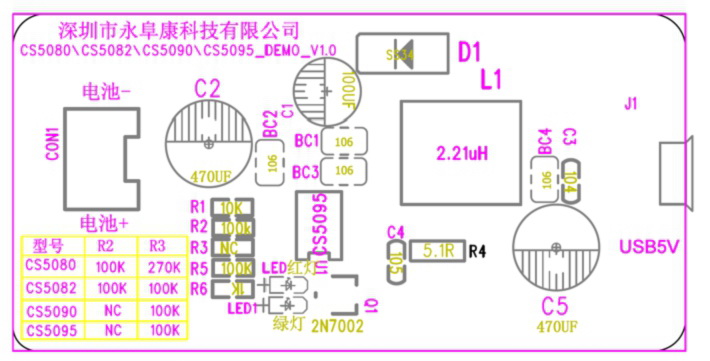

6. CS5095 DEMO板貼片圖

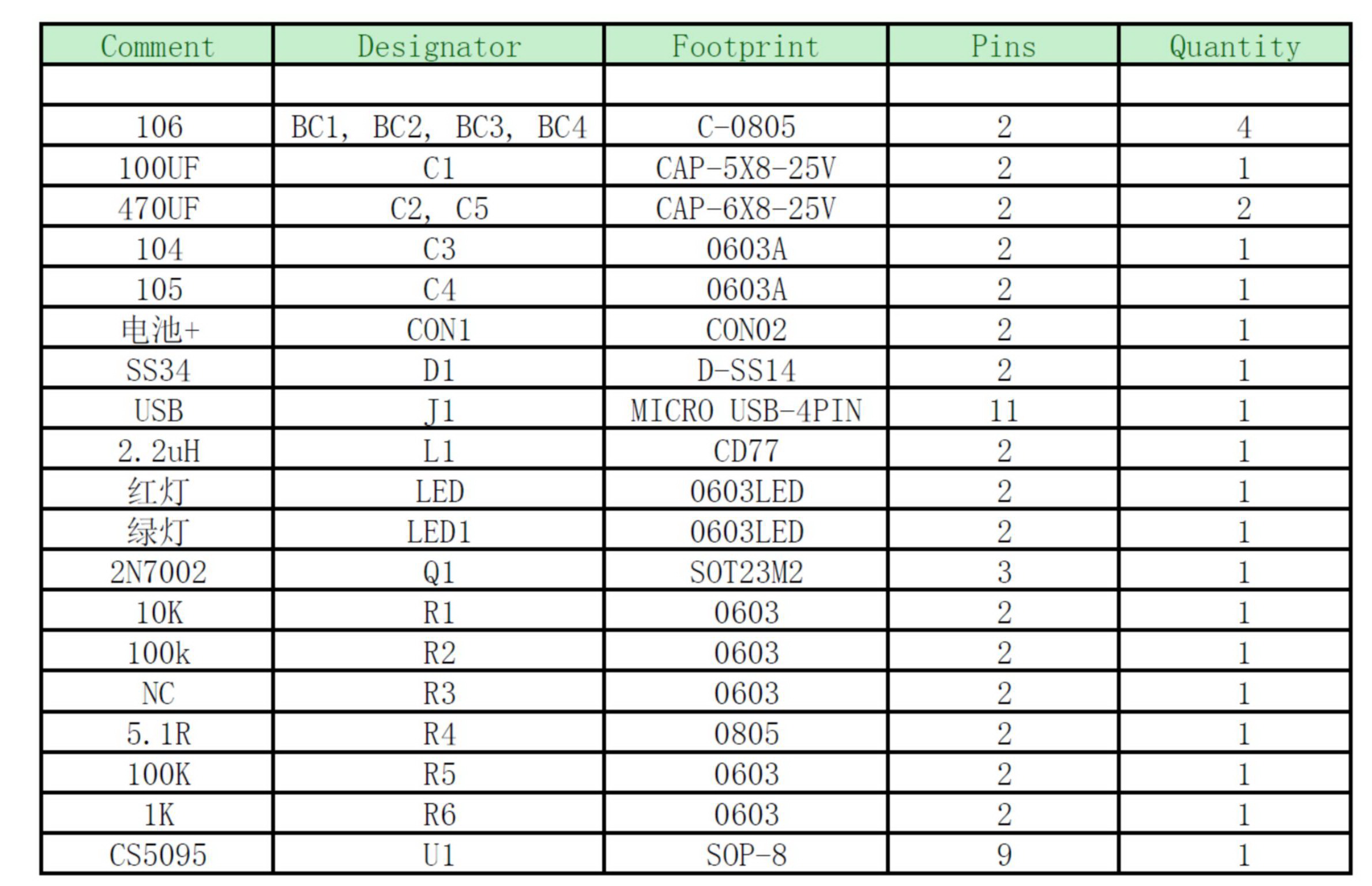

7. CS5095 DEMO板物料清單

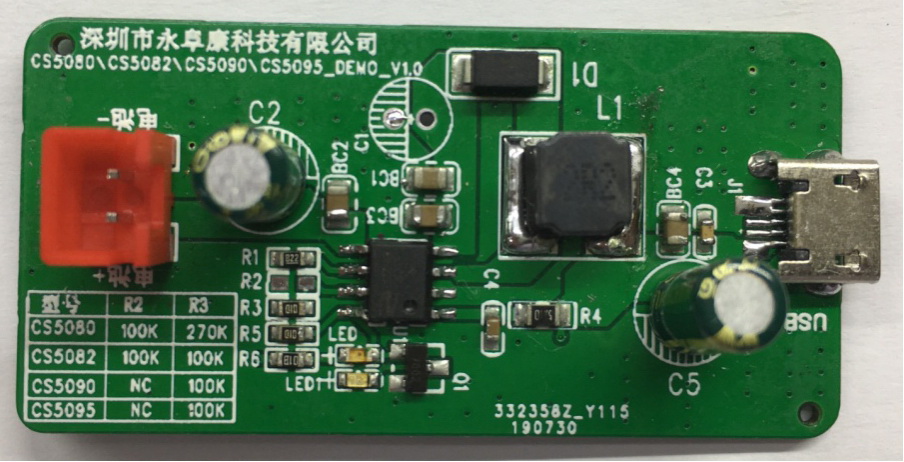

8. CS5095 DEMO板實物圖

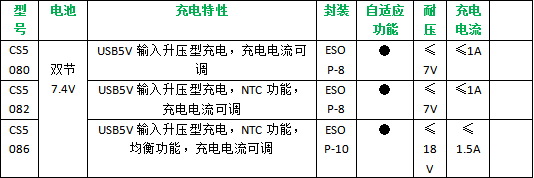

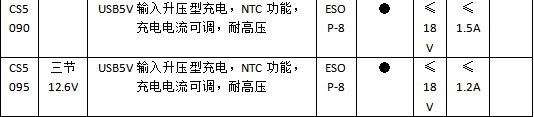

9. 雙節、三節鋰電USB 5V升壓充電管理選型表
備注：CS5080/CS5082/CS5090/CS5095系列管腳兼容
|
