帶ORTF出門錄廟會立體聲?
喜歡舒伯樂的話
千萬別忘記按下關注&
置頂舒伯樂的公眾號
那這樣每一次的分享都不會錯過喲！
動態黑色音符
為什么是立體聲?
人耳 對于聲音的水準方向識別能力
比起對于上下方向 那是非常敏感的!
19世紀電聲技術發明以來
人類就一直追求
如何更真實的表現所聽到的聲音
美國Audio Fidelity Records公司
于1957年第一次將立體聲引入商業唱片領域
這意味著用戶終端設備
已經逐步具備能重播立體聲訊號源的能力
這主要肇因于人耳
對于聲音的水準方向識別能力是相對敏感的!
因此立體聲錄制方式研制
就成為非常重要的事情
『同位麥克風收音技術』
COINCIDENT PAIR TECHNIQUES
&
『近距離同位收音技術』
NEAR-COINCIDENT PAIRS TECHNIQUE

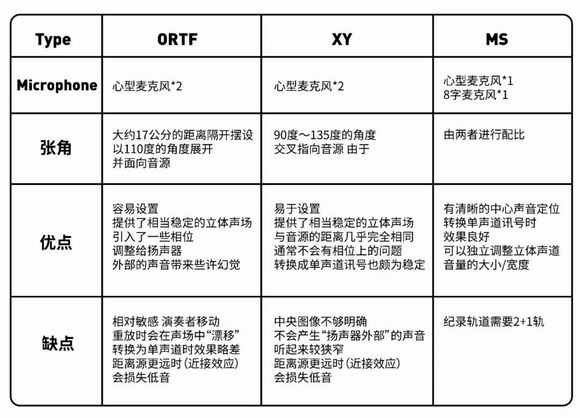

常見方式對比表
上述的特點 在不同應用用途上
有可能是好是壞
比如:1.環境聲音采集 2.音樂錄音用途
就看您所設定的用途是什么了
相對于我們經常看到的XY收音方式
ORTF倒是比較冷門的
主要原因在于ORTF張角大
攜帶上較為困難
所以大量的便攜設備
為了”緊致”多是選用XY收音
而忽略了ORTF的應用與存在
我們其實應該來了解一下ORTF錄音手法
這是1960年左右
由法國廣播電視局所設計完成取
”O(jiān)ffice de Radiodiffusion-Télévision Française“
主要單字字首 作為名稱簡寫
wZwpmLyQDMzEDN4UzM3UzM1UTM1QDN5MjM5ADMwAjMwUzL1MzLwEzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg
雙耳效應 圖片來自于網路
由于人耳分布在頭顱的兩側
聲音到達兩耳存在秒差
另外由于頭顱的體積
還能對于一定平率產生繞遮擋與繞射
因此ORTF手法很好
利用了兩只心型指向麥克風
表現了110度的同軸/偏軸的音量差異
以及聲音到達相距17cm的
兩個麥克風時所產生的時間差異

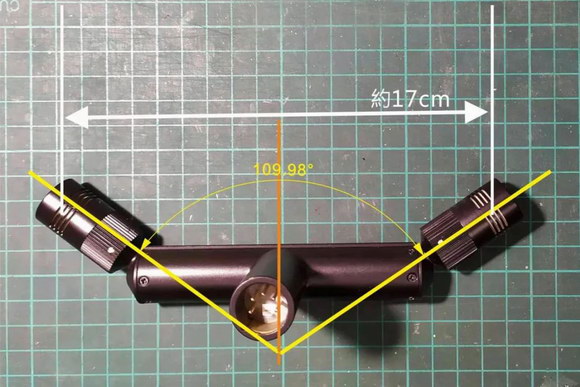

下面是我用S502
拍照分析得到的張角與尺寸
為什么想要用高規格來紀錄廟會的聲音?
參觀過《在場：觸摸不可見》
EMBRACING THE INVISIBLE
迎王藝術特展
由6位藝術家
以他們各具特色的方式與專長
來呈現對東港迎王平安祭典的
回應并建立連結
當中外國人看待中華文化時的觀察構面
除了從攝影影像/素描以外
還會從聲音的方面來做紀錄與探索

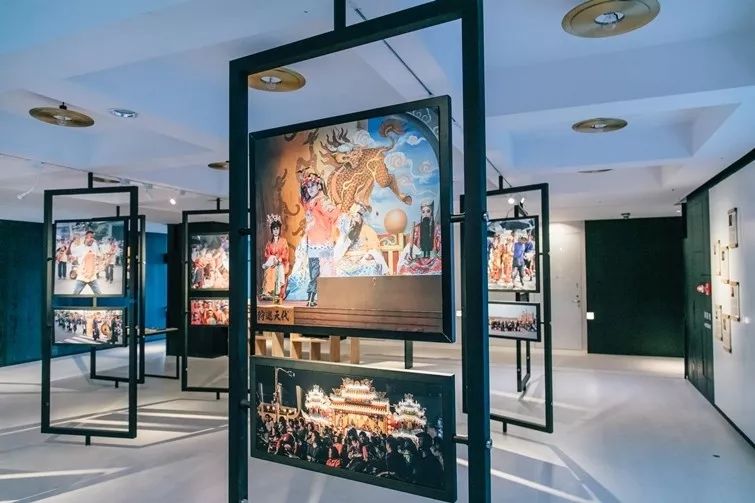

《在場：觸摸不可見》
EMBRACING THE INVISIBLE
迎王特展展覽現場
圖片來自于網路
其中一位創作者
錄制了現場聲音的元素
透過銅箔板觸控 I/O
讓參與者能使用耳機聽到現場的聲音

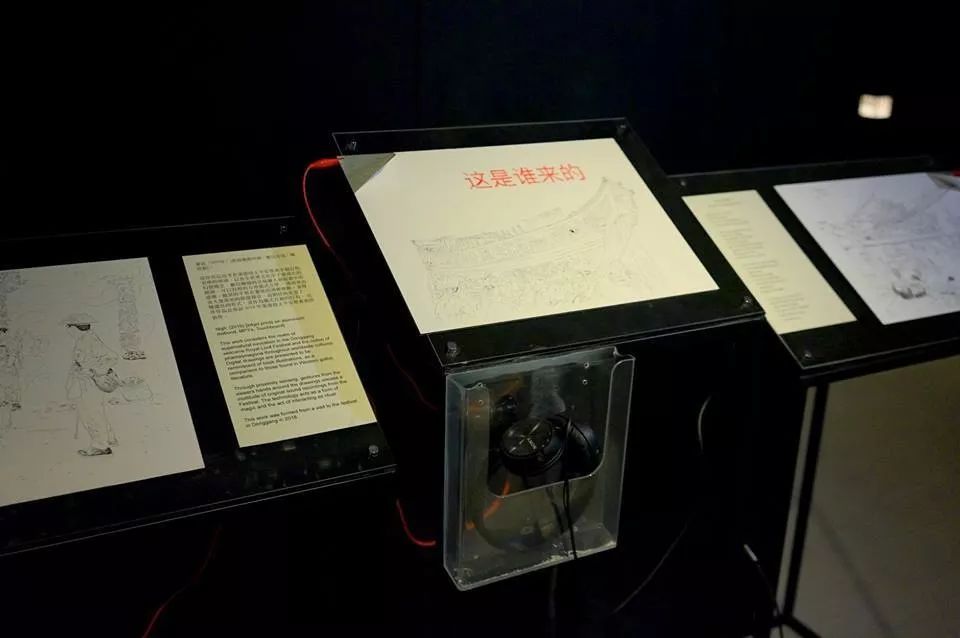

《在場：觸摸不可見》
EMBRACING THE INVISIBLE
迎王特展展覽現場
圖片來自于網路

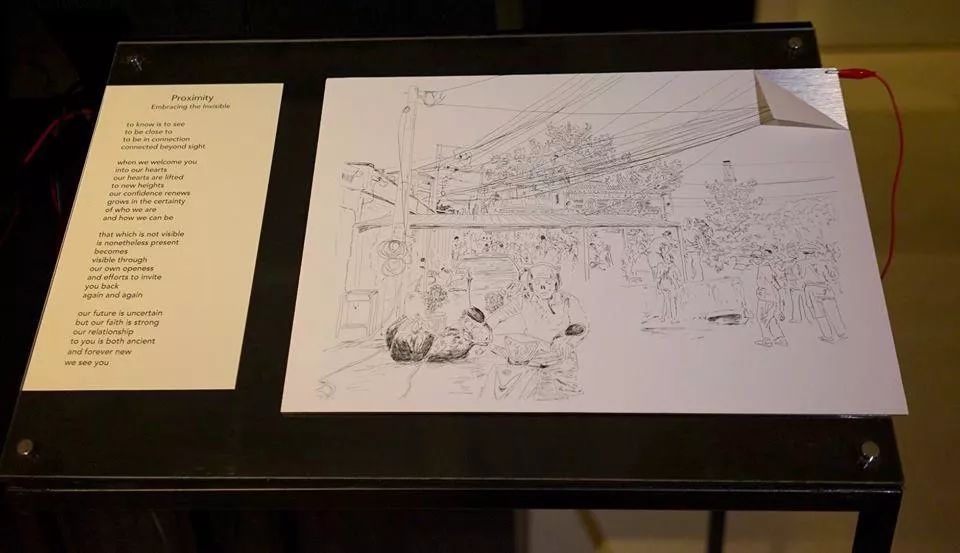

《在場：觸摸不可見》
EMBRACING THE INVISIBLE
迎王特展展覽現場
圖片來自于網路
這促使我試著想要記錄下來一些
我們既熟悉又陌生的聲音
因此當我看到Superlux
有S502這一只ORTF麥克風之后
把他帶出門錄制廟會聲音
就成為我計畫內的非常重要的一件事
恰巧11月23日在臺中有城隍大會師活動
意味著可以在當中收錄到
臺灣不少特殊的”廟會聲音”
實際使用心得報告
經過折騰
我們來說說S502MKII的實際應用心得吧
這應該是全球絕無僅有的 ORTF “道路測試”
1. 靈敏度極高
標稱是靈敏度: -37dBV/pa (15.8mV)
實際應用上
對于空間環境里細微的聲音
也能夠輕易地捕捉
例如在我家里
已經習以為常的魚缸水流聲
也在戴著耳機的情況下
也能被S502清晰拾得
或許透過這樣的ORTF話筒
可以幫助你重新建構一個聽覺的驚奇體驗
2. 足夠的動態!
你應該善用你的設備的24bits功能
S502官網標稱
等效噪聲SPL:
15dB (A計權, 按IEC/DIN651）
最大聲壓SPL:
134dB (諧波失真≦1%1000Hz）
動態范圍: 117dB
目前主流記錄格式24bits
可以記錄144dB而16bits僅能96dB
換言之16bits容易讓細節有所變化
而24bits則可以很好的記錄
表現S502的能力

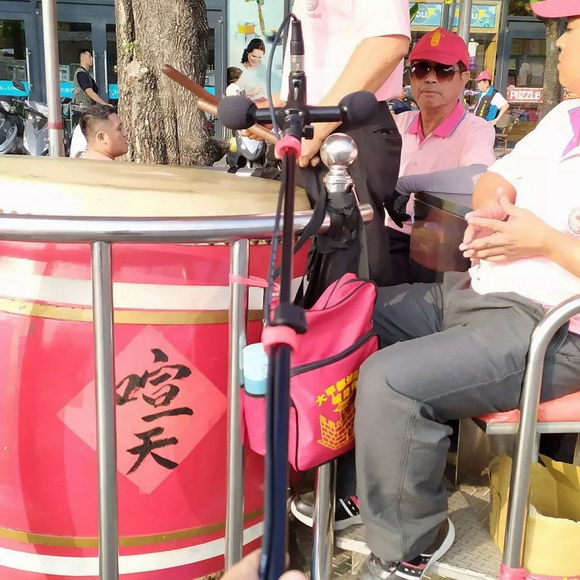

雖然S502標稱是134dB

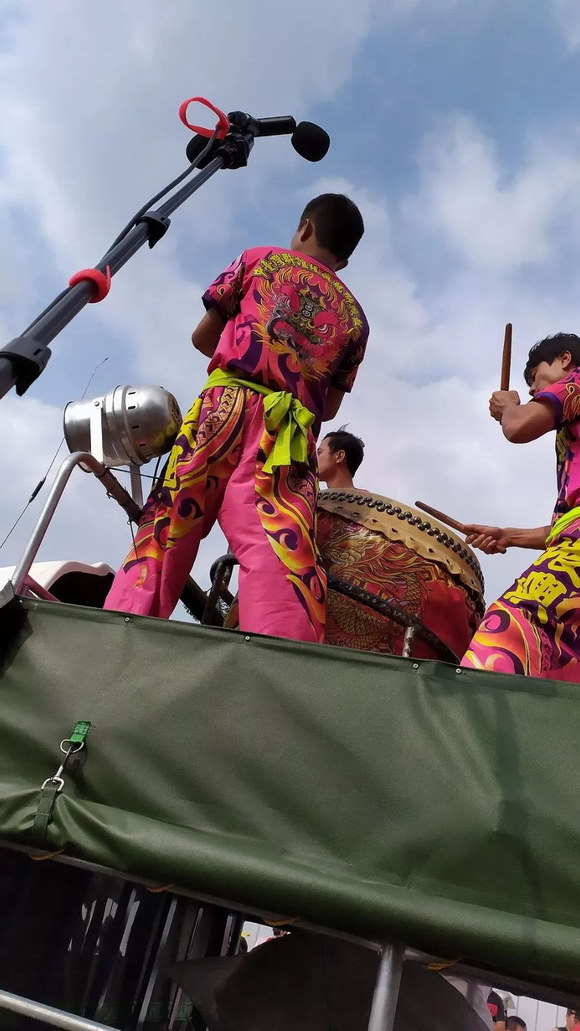

實際上 我曾經不客氣地
將其放到大皮鼓、大鑼旁邊緊挨著!
依然錄得良好沒有失真的聲音
可以證明能夠經受得各種相對嚴苛的考驗
在聲音呈現與可靠性上
可以是相對非常安心的!

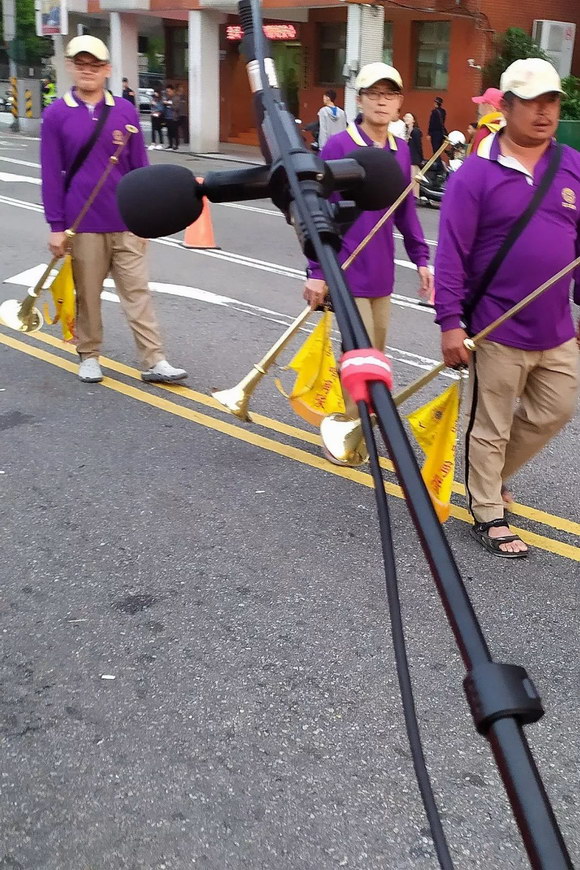

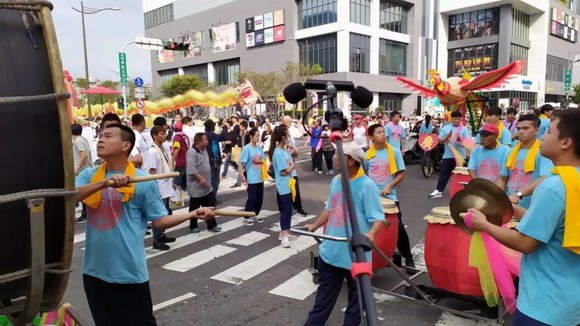

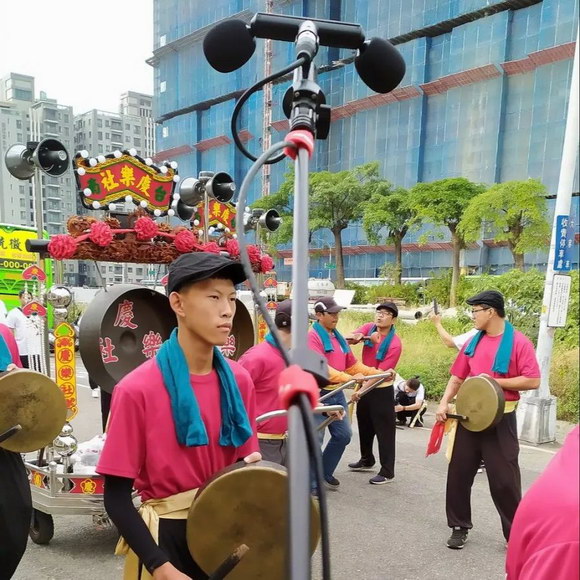

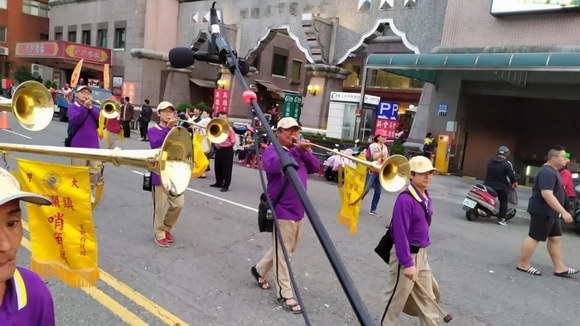

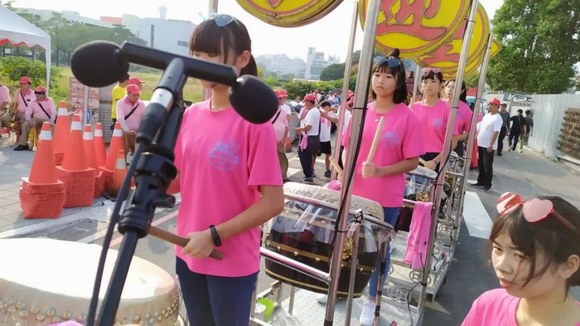

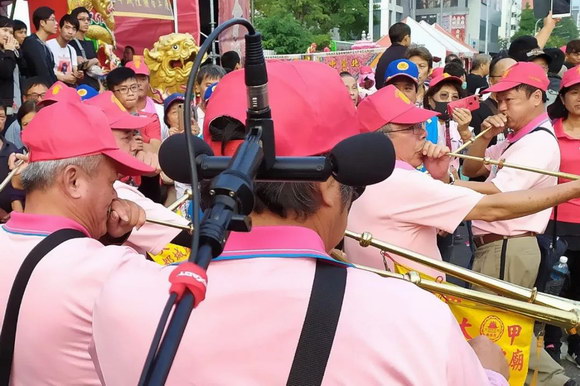

現場實際拾音作業照片
3. 如何轉半面☹
半面指的是讓話筒中間連接橫桿
能夠與boom平行
而不是一般常見的平行

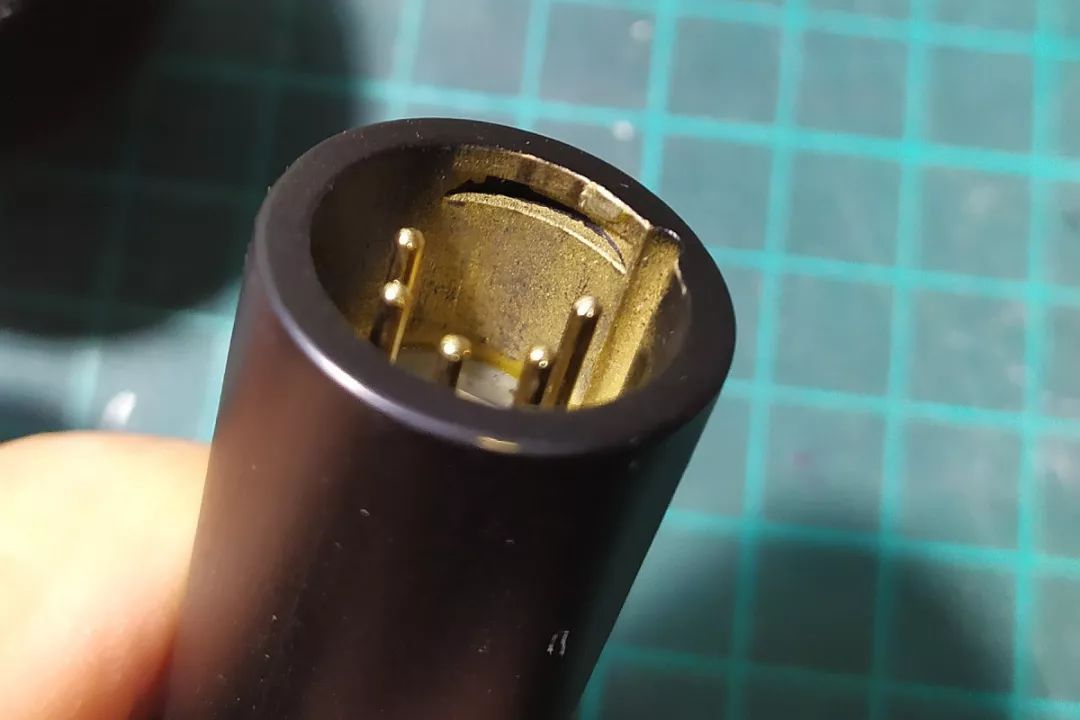

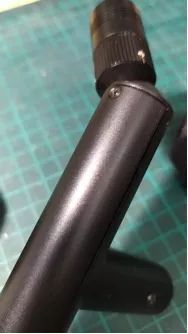

目前的XLR公座蕊是外鎖式的十字螺絲
意味著 螺絲略浮于外殼上
因此套用一般的話筒夾
只能從音頭面向內安裝
無法有其他角度
我在實際應用上
跟隨一個行進樂隊做拾音動作時
礙于畫面的考量不能走到隊伍的前方
此時我的話筒非常非常需要轉半面卻辦不到
建議Superlux改用內部旋上的一字螺絲
XLR公座吧!!會讓質感大大提升
也就能做側面舉桿 但卻能收錄立體聲了
4. 配重&XLR 如何順暢的出線☹
或許是參考了其他品牌
讓XLR是垂直向下的做法
這在安靜的 做垂直架設的場合沒毛病
但是在一個戶外采集的應用上就顯得別扭

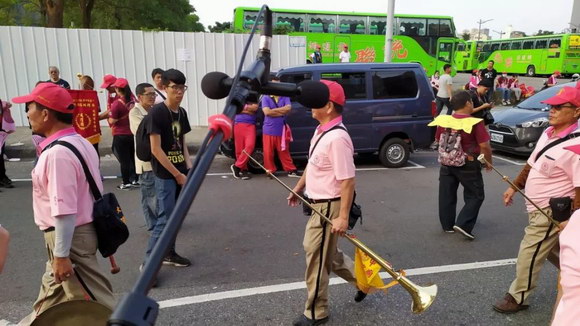

這次我的應用是行進間隨行采集
就會發現BOOM要透過話筒夾
跟ORTF形成很好介接是比較困難的
出線方向不是非常順暢
而且舉桿后 還需要把話筒下壓為水平
一整個非常別扭
到最后 是將話筒倒置由上方出線
然后將左右聲道在錄音機上做交換
常態夾法 音頭會向下壓
改良夾法 使音頭水平
整個話筒在攜行存儲上比較別扭
因?yàn)槭且粋�(gè)立體三維的U+T字型
如果能改成整只平面的音叉型
其實在夾頭配重上 與出線順暢度上
都可以跟既有的SHUTGUN
配套BOOM有較好地融入
當然如果可以透過滾珠定位扭轉音頭
使話筒成為平面收容與應用
那將是最完美不過的!!
這點我相信以Superlux
多年的功力應該是不難實踐的
另外一個思考構面 就是如何讓ORTF
住進氣象風罩 而且順暢的出線
如果用這個方向思考 那直接話筒帶跟短尾巴
或使用MINIXLR 就是一個另一個可行的方向

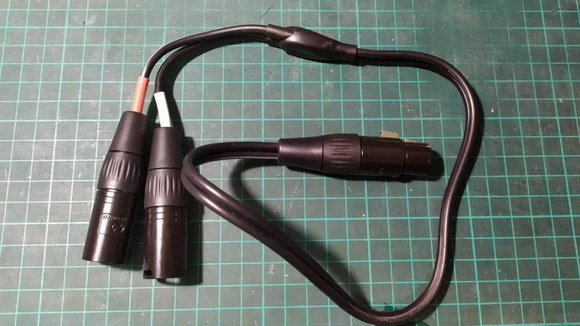

5. 讓雙通道3P XLR落地吧
目前出廠配套是配了
一條約60CM的5P轉3P*2的轉接線
這意味著必須配兩條3P的線
到話筒架上跟這個接頭對接
這個部分 對于要求高的音樂廳顯然不適合
即使是戶外采集都顯得別扭
因此建議應該要配置一條約2.5M長的線
至少讓3P XLR 能落地
6. 耗電量有點恐怖-或許是”真電容”的原因
我的ZOOM H4n耗電量非常兇
一個下午換了4組ikea電池
換言之平均每組電池運作時間
僅得約一小時不到
這個狀況在S251上面也有發生
但是比較輕微?
請Superlux查證改進一下
否則用SD卡錄音機的應該會崩潰吧…..
*真電容是相對于常見的駐極體而言
駐極體的換能方式 雖然是電容式
但極性已經固定 電源主要用以供應內部電路
真電容則是透過Phantom Power
幻象電源對于電容板充電 因此需要電流較大
7. 海綿套對于風的空氣噪音阻擋能力
比較有限!
微風可以 如果風速過大還是力有未逮
這也就是為什么槍型話筒
會需要兔毛或是氣象風罩了
這是在創造一個氣流穩定區
以便收取良好的氣壓差做好拾音工作
或許也能請Superlux思考一下
怎么把ORTF放進風罩里面
也把氣象風罩排為開發項目之一
8. 抗刮表面處理
由于戶外作業環境惡劣
磕碰必然有 如何保持話筒不容易刮花?
那就必須透過金屬表面處理工藝來表現
手上的樣品看來是部分烤漆
或許使用電泳或電鍍黑或
其他工藝是一個可行的方向
9.商標識別度
帶著這一只怪物出門
那就是Superlux最好的廣告時間了
可是如果上面都沒有任何的商標或
明顯特征那就真的太遜了
Superlux能否在麥克風上面
創造一個企業識別主色呢?
或許酒紅色是一個可以嘗試的特別顏色!!
S502 在現場詢問度非常高?
大家對于一個現場拾音員的存在都感到好奇
聽感如何?
當天是在廟會的行進場合
表演陣頭是不停前進的
很自然地的表現在
兩個重播聲道的左右間平移
某些陣頭相對較小的 我們能跟隨的
則自然的在左右聲道聽到
多只樂器表現在左右的此起彼落
另外環境音
人與人彼此間的寒暄聲音也都能完整收錄
表現出了S502高靈敏度與
動態相對寬廣的特性

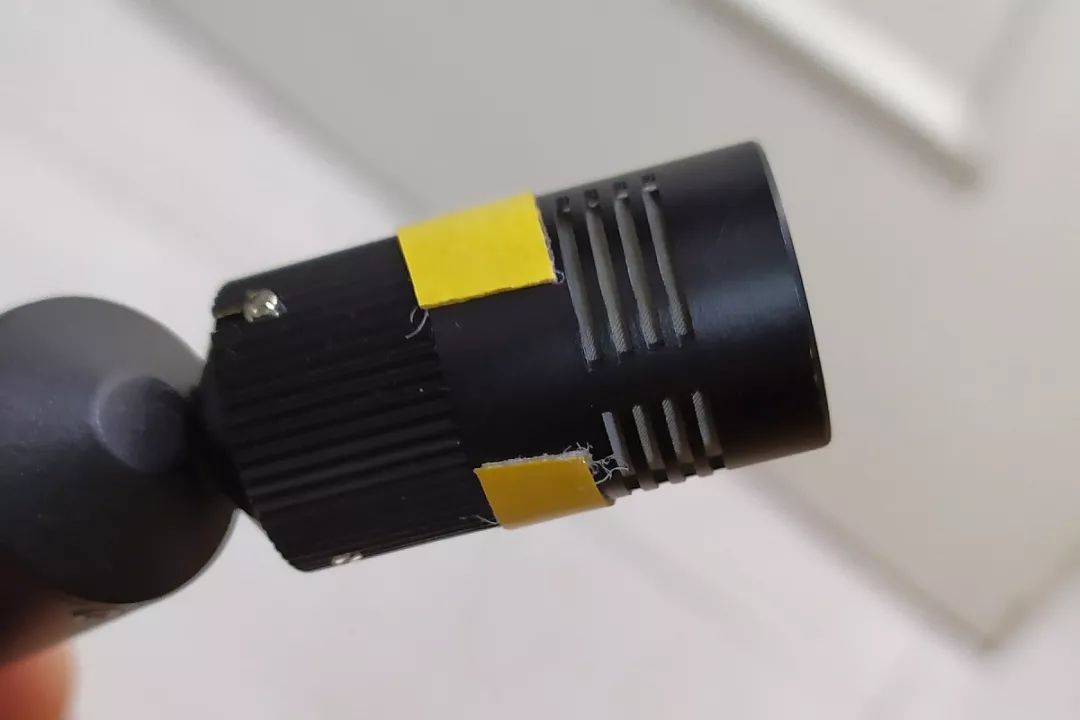

防落對策 布基雙面不干膠
由于在外拾音
海綿套遺失的情況比較常見
因此在行前我在話筒音頭下方
使用了布基雙面不干膠
對于海綿套做固定效果良好
但是會讓海綿套略為磨損
大家可以參考看看
結束語與分享---高響度的場合監聽困難…
這次實戰 其實我也踢到鐵板了
在廟會這種場合”鑼鼓喧天”絕對不為過
因此當試圖要利用耳機監聽即時錄制效果
那是很困難的
耳機當中聽到的就是環境里的聲音
但是無法明顯區別!
這主要是因?yàn)橥庠诼曧懸呀?jīng)非常大了
耳機很難創造出更大的聲音提供識別
即使有 也會對我造成耳朵傷害
因此耳機僅是作為錄制后的確認用
實際上工作時 更多的是確保信號表頭不失真
這也意味著
我必須選用更可靠的拾音方案
來確保”擺到哪 收到哪 所見即所得!!”
顯然S502 ORTF完全可以勝任這個工作!!
彩蛋!!!....

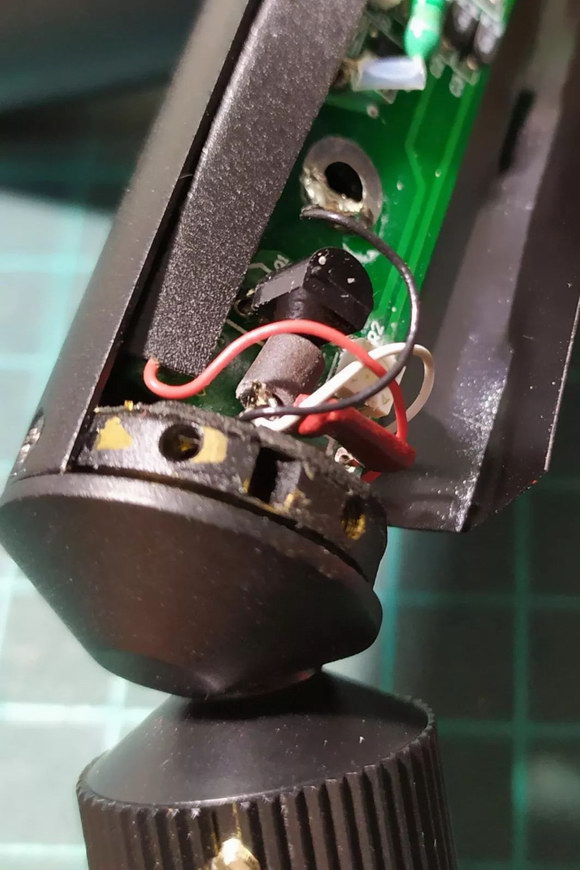

拆解S502
按照慣例我還是要拆解產品
整個S502的構成部件算是很簡單的
是由
T管*1
話筒轉向座+多同軸的音頭界接環*2
音頭*2
密封條*2
上蓋*1
卡農5P蕊心*1
兩通道電路板*1
還有一些螺絲構成
由于是上下蓋的結構
相對的組裝上的合理性與手順度
就會有很大的提升
不過我還是有點建議

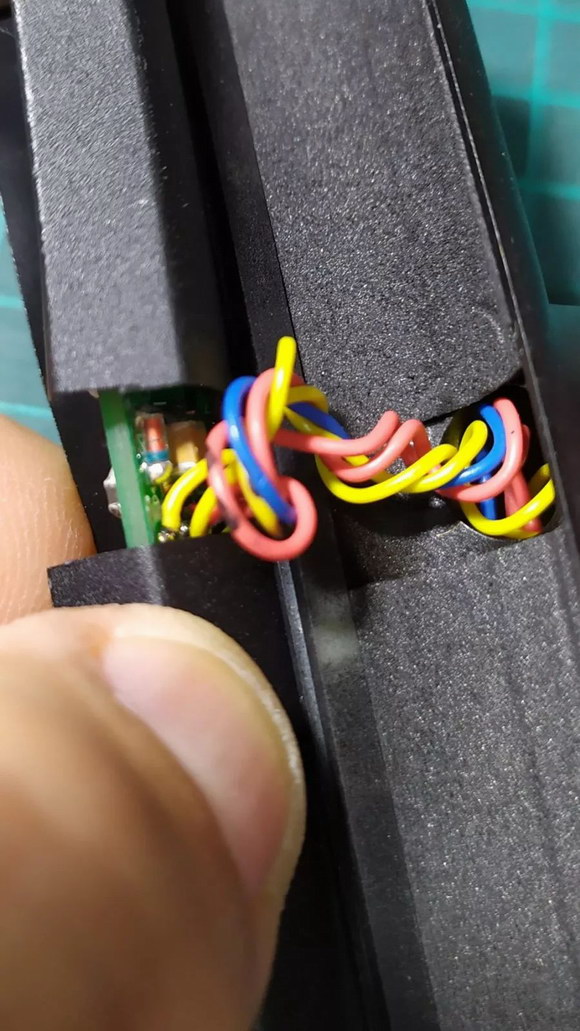

在雙通道信號線的串音抑制
可以再多下功夫
對于兩個通道出來轉接到5P公座的線纜
可以采取兩兩對絞的形式
而且最好不同絞距
將可以有效降低通道間串?dāng)_
官方網站介紹:
S502MKII
ORTF立體1/2”真電容麥克風
ORTF是目前最常用的立體錄音技術
S502作為一款ORTF立體錄音麥克風
以其較高的性價比
良好的立體音質等特征
使其在業界受到好評
并成為暢銷機種
而在此基礎上Superlux推出第二代
立體錄音麥克風S502MKII
采用特殊單元膜片技術
不僅提升了高頻的延展性
同時也使許多聲音細節更加突出
失真率低 相比于S502
頻響更勻整 頻率曲線也更加平坦
整體音質更加自然透明
S502MKII擁有更優越的指向特性
及更低的信噪比
產品參數
音頭: 真電容Ø1/2"(12.7mm),配對音頭
指向性: 心型
頻率響應: 40-20,000 Hz
靈敏度: -37dBV/pa（15.8mV）
阻抗: 200Ω
最小負載: 1,000Ω
信噪比: 79dB
等效噪聲SPL:
15dB（A計權, 按IEC/DIN651）
最大聲壓SPL:
134dB（諧波失真≦1%1000Hz）
動態范圍: 117dB
電源需求: 48V DC, 4.5mA
表面涂裝: 黑
接頭: XLR5M
接腳: 左聲道2/3腳;右聲道4/5腳;
2/4腳接”+”端訊號;遮罩&接地端1腳
尺寸:
音頭 Ø22.5mm（Ø0.89"）寬184.5mm
高66.8mm（寬7.26"，高2.63"）
凈重: 245g（8.6oz）
小編說說
為了尊重行業老師專業
Superlux對于老師的建議如實照刊
并且列為改進方向與參考！
請廣大行業 老師 先進 前輩 不吝指教
作者簡介:
從事音頻行業多年
持續對于音頻知識自修
喜歡用物理聲學角度來觀察話筒與耳機
畢竟這是最基礎的
直接無可閃避的物理特性而造成聲音的變化!!
并且樂于動手求知
透過拆解產品準確地了解
產品的工藝水平與優缺點
