距離/m |
2 |
5 |
10 |
15 |
20 |
30 |
40 |
60 |
|
衰減數/dB |
6.0 |
14.0 |
20.0 |
23.0 |
26.0 |
29.5 |
32.0 |
35.6 |
|
距離/m |
80 |
100 |
150 |
200 |
250 |
300 |
500 |
800 |
|
衰減數/dB |
38.1 |
40.0 |
43.5 |
46.0 |
48.0 |
49.5 |
54.0 |
58.1 |
由電⼦輸⼊引起的SPL增加量為：
式中,W為電子輸入（發聲功率）。
電子輸入與SPL增加量對照表如表2所示。
表2電子輸入與SPL增加量對照表
|
電子輸入/W |
1 |
1.5 |
3 |
5 |
6 |
10 |
15 |
20 |
|
增加數/dB |
0 |
1.8 |
4.8 |
7.0 |
7.8 |
10 |
11.8 |
12 |
|
電子輸入/W |
30 |
40 |
50 |
60 |
80 |
100 |
150 |
300 |
|
增加數/dB |
14.8 |
16.0 |
17 |
17.8 |
19.0 |
20.0 |
21.8 |
24.8 |

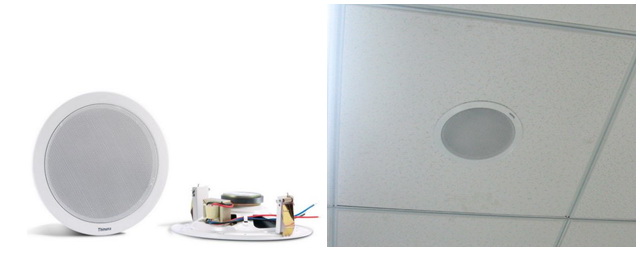

佛山南豐匯采用的是CS-205天花揚聲器，此款揚聲器具有中凹的網罩格網設計，提升原音重現，6.5 in雙音圈錐盆驅動單元，良好的中低頻響應適合音樂及人聲，動態范圍良好，保持在大音量輸出時不失真。天花揚聲器如圖1所示, 天花揚聲器安裝效果圖如圖2所示。
圖1 圖2
因為需要外觀以及聲音質量上的要求，在草坪音箱這，我們選用LS-501這款石頭造型的草坪音箱。它防護等級 : IP44，額定功率 : 30W，造型上完美的和本次項目設計融合在一起，使購物中心添多了一份不一樣的色彩，草坪音箱如圖3所示。
圖3
壁掛音箱則選用WS-105，這款壁掛音箱具有廣闊的頻率響應非常適合音樂及人聲，10W變壓器帶2抽頭功率選擇，極其清晰的中高頻語音還原，弧形面板設計提升廣闊的覆蓋范圍，廣泛應用于學校課室，餐廳，辦公環境等室內場所，壁掛音箱如圖4所示。
圖4
功放
功放包括：合并式功放、帶分區合并式功放、帶分區且各分區可獨立調節音量合并式功放、單通道純后級功放、多通道純后級功放。
所使用的功放都經過精心設計，堅固耐用，符合國際標準。所有型號都設計了完善的保護電路，保證長壽命，無故障運行。同時大大減少維修量，降低維護和使用成本。

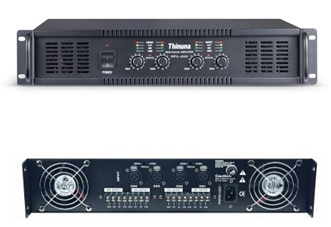

佛山南豐匯主要使用的功放為單通道純后級功放和多通道純后級功放，功放如圖5所示。
圖5
佛山南豐匯系統
根據佛山南豐匯的布局特點，筆者將佛山南豐匯公共廣播劃分以下幾個大區域：
地下一層、地下二層，地下三層，地上一層，地上二層，地上三層，地上四層。根據客戶需求，從以下方面來確定整個系統架構。
背景音樂方面：各個獨立分區能夠同時獨立定時播放各種特定語音，可以在購物中心廣播服務器硬盤儲存各種媒體。可由服務器制定不同類型音樂，在各個終端進行點播放或者頻道選擇，同時預留本地輸入接口，方便各個分區進行獨立的背景音樂播放。
主要設備選型

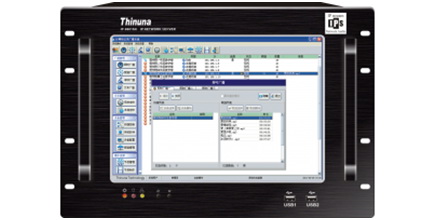

（1）IP網絡廣播觸摸控制中心
IP網絡廣播觸摸控制中心采用15.6英寸超大顯示屏，觸摸屏操控簡單易用，配備強大的媒體資源節目庫管理及存儲功能，供頻道廣播、即時廣播、定時任務以及終端點播節目使用，提供強大的頻道廣播管理功能，支持多套頻道廣播在線同步播出，每路頻道廣播可支持定時任務管理模式或手動控制管理模式，具備多套定時任務管理方案，支持定時任務多模式運作，定時任務可按星期循環控制，也可按天定時任務執行，通過靈活的定時任務配置，完全可適合各種復雜應用場合，提供靈活的終端點播管理功能，具有豐富的點播節目庫，供終端點播靈活選擇，支持多路終端同步點播管理。
（2）網絡傳聲器
網絡尋呼傳聲器分為尋呼傳聲器和緊急傳聲器
1）具有最高優先級別，可在任意情況下對系統中的任何區域進行通知講話,具備與網絡消防矩陣連動功能，能自動識別報警分區，可一鍵對報警分區進行分區講話，無需手動選擇分區，具備一鍵全開，全關尋呼功能,尋呼及對講權限控制功能,具有0至9數字鍵，方便用戶以數字方式輸入終端號或組號.
2）緊急傳聲器比尋呼傳聲器已經消防報警更高的優先級，可以在緊急情況下對購物中心進行疏散工作。

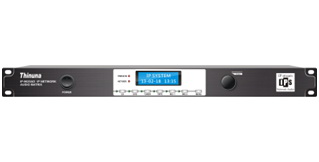

（3）編碼器
IP網絡廣播系統主要的設備之一就是編碼器，本套廣播系統中，我們根據客戶的擴聲需求采用了Thinuna品牌的IP-9625AD，具有4路摸擬音頻輸入，2路麥克風輸入，4路網絡數字音頻輸出，可直接將網絡音頻送至各種音頻終端進行解碼播放，無需通過服務器中轉，無損失壓縮編碼輸出，專業級高保真音質，還可以定時編程控制，定時程序可下載至本機，即使在網絡斷線，服務器中斷的狀態下也能實現定時控制播放，確保定時任務萬無一失。
（4）解碼器
IP網絡廣播系統主要的設備之一還有解碼器，我們通過客戶的擴聲需求采用了Thinuna品牌的IP-9648AO，它有四個完全獨立的IP通道輸入輸出，各通道均可單獨調節音量大小，四組獨立的可受控220V交流電源輸出，并具有緊急功能，在緊急模式下，四組電源可同時打開輸出，頻頻道節目可來自服務器，也可來自音頻矩陣或IP網絡收音頭和IP網絡CD，可脫離服務器直接接收網絡尋呼話筒控制。

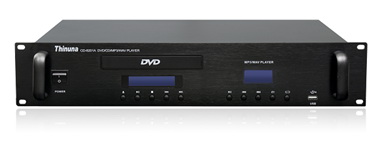

（5）CD播放機
專業的多媒體播放機, 雙解碼雙顯示屏設計，MP3和CD獨立解碼工作,互不干擾影響，光碟全面兼容MPEG4/DVD/SVCD/VCD/CD/MP3/WAVE/WMA/CDR-RW格式，光盤播放帶復合視頻輸出，前面板具備各種完善的操作功能按鍵。通電自動播放功能（帶記憶功能），附帶全功能遙控器。
（6）自動播放軟件
“AutoPlay TTS 播音大師”通過軟件方式實現音樂播放、廣播播音、工作時段設置、任務管理功能、讓您的廣播與播音工作變得全自動、無需值守、省去您聘請專業播音員的成本。通過任務管理功能，克服了傳統人工操作方式中由于人的“疲勞性、波動性、持久性”導致音樂與播音任務無法穩定及時地執行。集成普通話、粵語、英語三大語種，十大朗讀引擎，分別是中文柔和/激勵女聲，中文標準/激勵男聲，英文柔和/激勵女聲，英文標準/激勵男聲，粵語柔和/激勵女聲。通過內置9種權限設置，讓用戶只能在授權范圍內對音樂播放、廣播播音、任務制定，文稿模板選擇等操作進行嚴格控制，杜絕隨意操作現象。
（7）12路電源時序器
本電源時序管理器帶凈化模塊，支持外部DC電平及干接點信號觸發開啟，內部采用模塊化設計，SMT貼片工藝生產，強大的功能、方便靈活的多種控制方式及凈化系統功能，令此設備特別適合于音頻/視頻及各種數碼設備供電電源的凈化處理。該設備的40A EMI雙重凈化模塊能夠將電能中的各種干擾諧波調制化解吸收掉；消除系統間（特別是燈光系統）的電磁干擾以保證系統工作穩定。用于音頻系統可以幫助提升音質；用于各種圖像顯示系統也能夠幫助改善圖像的清晰度，色彩等；用于各種儀器設備能夠令設備工作狀態穩定。 故本機特別適合各類型的專業音視頻系統、高級影音器材、高要求的影音制作工作室、錄音棚、大型專業舞臺影音設備、大屏幕顯示系統、娛樂休閑場合、公共廣播、廣電領域，通訊、電腦網絡、醫療儀器設備、工業自動化控制等領域的大功率電源凈化服務及時序供電。
（8）強切音源控制器
具有一路線路輸出，可將網絡上數字音頻轉換為模擬音頻信號，可以連接普通傳統摸擬功放，電源管理功能，具有外部電源控制口，可自動控制外部功放或其它設備的電源開啟與關閉，實現智能化電源控制，無人值守。具有一路線路輸入口，可接入定時播放器、CD等外部模擬音源設備，強切功能，當有信號輸入時（話筒信號或線路信號均可），可自動打開相應的功放或終端，對指定的區域進行廣播。
項目實現的主要功能
（1）脫機運行功能
本系統可實現脫離服務器自己獨立運行的功能，可運用于要求較高的場合。包括消防廣播、尋呼對講廣播、頻道廣播。即使在服務器斷開的情況下，也能正常實現，在消防廣播方面更安全可靠，更穩定。
（2）網絡數字化IP廣播系統
采用網絡化數字IP廣播系統，充分利用現有購物中心網絡資源并實現多網合一，有以太網接口的地方就可以接入數字廣播終端，真正實現廣播、計算機網絡的多網合一。
（3）涵蓋傳統廣播系統所有功能
包括自動播放、音樂播放、領導講話、播送通知、轉播電臺節目等。
（4）定點廣播/多點廣播/全體廣播/分組廣播 尋呼
系統應能滿足對單點，多點，全體廣播的功能需求，可以對不同的分區或樓層進行編組廣播。
系統可實現控制室或分控站對單點/多點/全體/分組尋呼廣播功能。
（5）報警對講
在首層服務臺設置尋呼對講話筒當發生緊急情況時，可實現首層服務臺與消防控制管理中心處進行尋呼對講，該話筒終端平時也能用于播送背景音樂節目。
（6）終端內置交換機
數字廣播終端內置2口100M交換機模塊,可以有效解決終端占用了原有網絡端口問題,而且還能適當串接1到2個終端, 節省布線投資。主要是用在多媒體教室。
（7）系統管理軟件
系統管理軟件可安裝在網絡內的任意一臺計算機中，用來對整個IP網絡廣播系統的設備配置、頻道配置、任務配置、節目庫管理、用戶管理、權限管理、終端設備狀態查詢以及對終端設備進行控制操作。
管理軟件操作方便，顯示直觀，良好的人機對話界面，初學者無需專業培訓亦可輕易掌握，易懂易學易操作。可實時顯示出系統內所有設備當前的工作狀態。
（8）設備維護與狀態查詢
為方便設備維護，系統軟件須實時顯示出系統內所有設備當前的工作狀態，支持設備狀態查詢，可迅速查到網絡故障位置，方便系統維護。系統應保留所有設備的操作日志，當出現故障時，可以通過系統設備日志找出故障原因所在。
（9）系統擴展升級
當需要對系統進行升級時，無需從控制室重新鋪設線路，只要在原有的網絡上往下加接終端設備就可以解決。
系統還具備實時采播、定時播音、多路分區播音等功能。
小結
IP網絡廣播將隨著時代的發展而逐漸成為一種趨勢。
相對于傳統模擬廣播而言， Thinuna品牌IP網絡廣播系統，從廣播系統的背景音樂、業務廣播、消防廣播功能的基礎上，具備更加靈活的系統搭配和分控廣播，用戶無需在機房面對一堆繁瑣的設備，只需要在前臺即可實現廣播所有功能。并且IP網絡廣播相對模擬廣播，在布線等方面，也更加簡單，不需要所有線路都回到機房，大大減少了傳統的模擬廣播上面可能出現的問題。
Thinuna IP網絡廣播系統在佛山南豐匯的成功運用，為佛山南豐匯的正常運行提供充分保障，也為Thinuna廣播的創新帶來更多信心。
