正面僅A4大小的音箱也能做電音節？
當然可以啦！
2020年7月10日-8月30日，上海歡樂谷EV電音節勁爆來襲，五大“空間站”，四大主題派對，硬核舞美，迷幻電音……吸引了大量游客前來觀賞體驗�，F(xiàn)場所有音箱均來自SE Audiotechnik德國美高。這也是繼南京奧體中心群星演唱會之后，M-F3A PRO又一次取得的領域性突破！
本活動的音響系統總設計由武漢美伸文化發展有限公司的張勇老師擔任，白倫擔任現場調音師。由于電音節的活動形式較為特殊，且面臨著較為嚴峻的天氣考驗，現場的音響系統需要滿足以下幾點要求：
1、足夠的聲壓級，滿足電子音樂類型的重放需求。
2、可靠的穩定性，保證在高溫高壓的環境下，每天長時間高功率輸出，依舊能夠保持完美的工作狀態。
3、完備的安全措施，保證梅雨季節多雨水的條件下，依舊保持完美的工作狀態。
SE的音箱產品很好地滿足了以上要求，成為本次上海EV電音節獨家音響品牌。張勇老師對本次電音節的音響系統非常滿意，他評價道：“5年前想設計一個可小型可大型的模塊化運用的系統，這次上海歡樂谷電音節用德國美高SE得以呈現。效果如何歡迎大家現場檢驗！今年找機會再做一個萬人音樂節測試！”

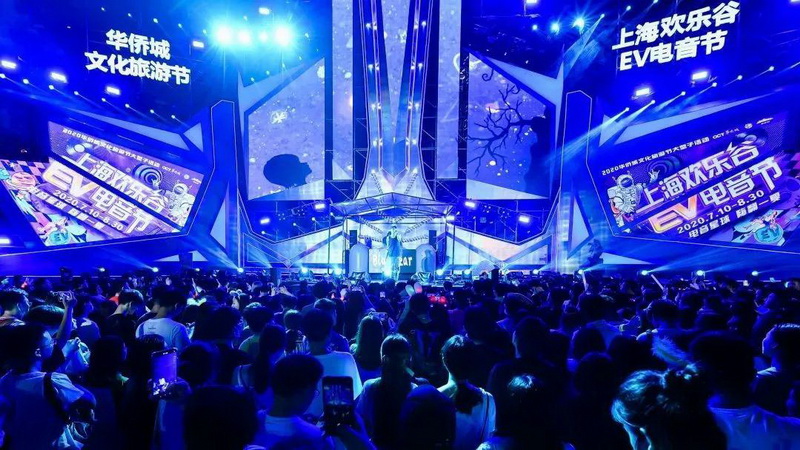

音樂節現場
現場的音箱系統設計亮點分析如下：
01
主擴系統

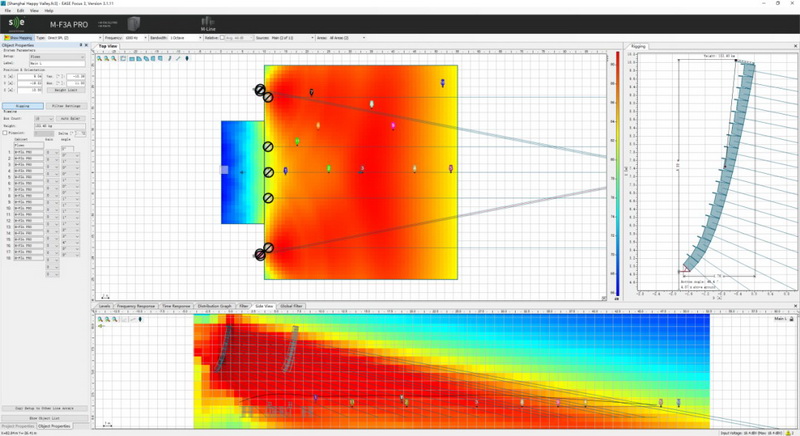

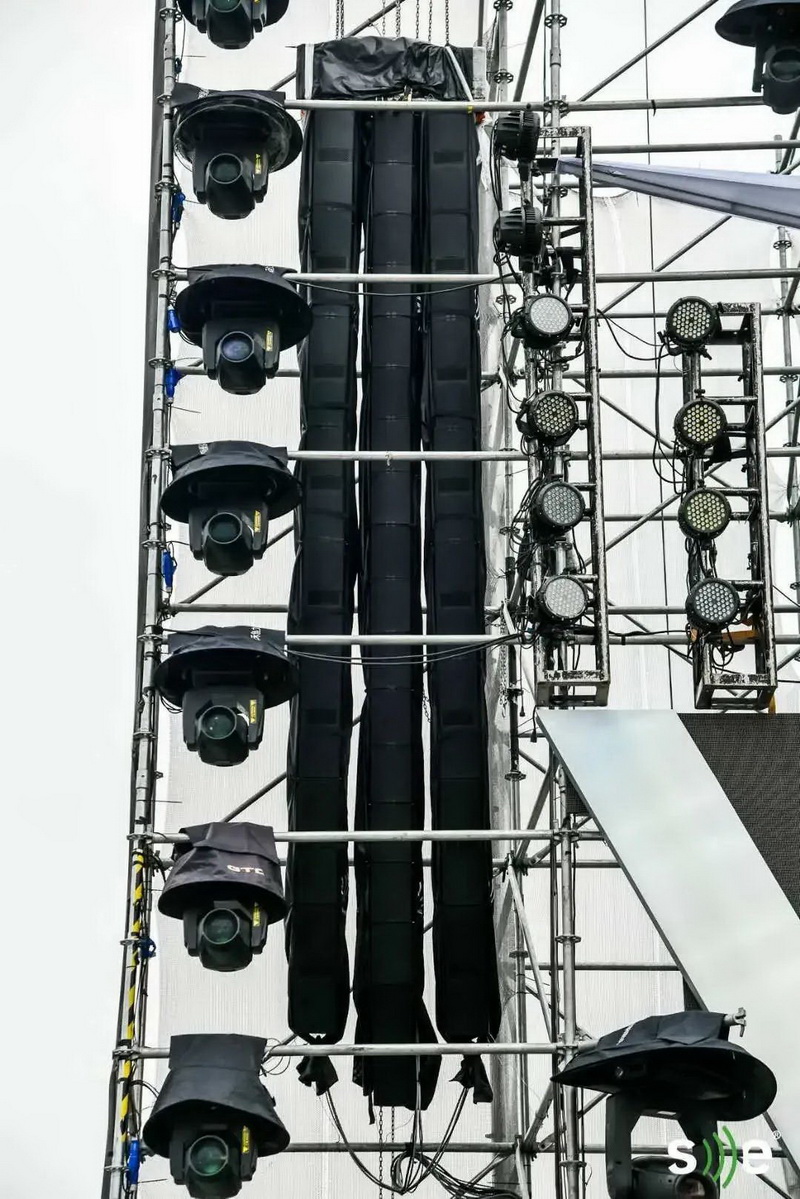

本次活動總共吊掛了36只M-F3A PRO與32只M-F3A FS，單側18只M-F3A PRO吊在中間，兩側分別吊掛兩串8只M-F3A FS，營造出大氣的視覺效果，與舞美設計相融合，同時M-F3A PRO與M-F3A FS可拓展式的組合，成為SE在模塊化運用中的一個里程碑。
得益于SE M系列產品體積小巧，重量輕的特點，主擴系統能夠直接吊掛在舞美結構的雷亞架上。
02
低音系統
地面低音部分，總共使用了24只單21寸的B 21低音音箱，低頻下潛可至30Hz以下，延展主擴系統低頻段的頻率響應。搭配MA 4800功放，采用LCR擺放方式，兩側吊掛的主擴音箱下方各擺放8只B 21，舞臺前方的正中間擺放8只B 21的方式，獲得低頻區域大動態、寬水平的覆蓋。
03
前區補聲系統

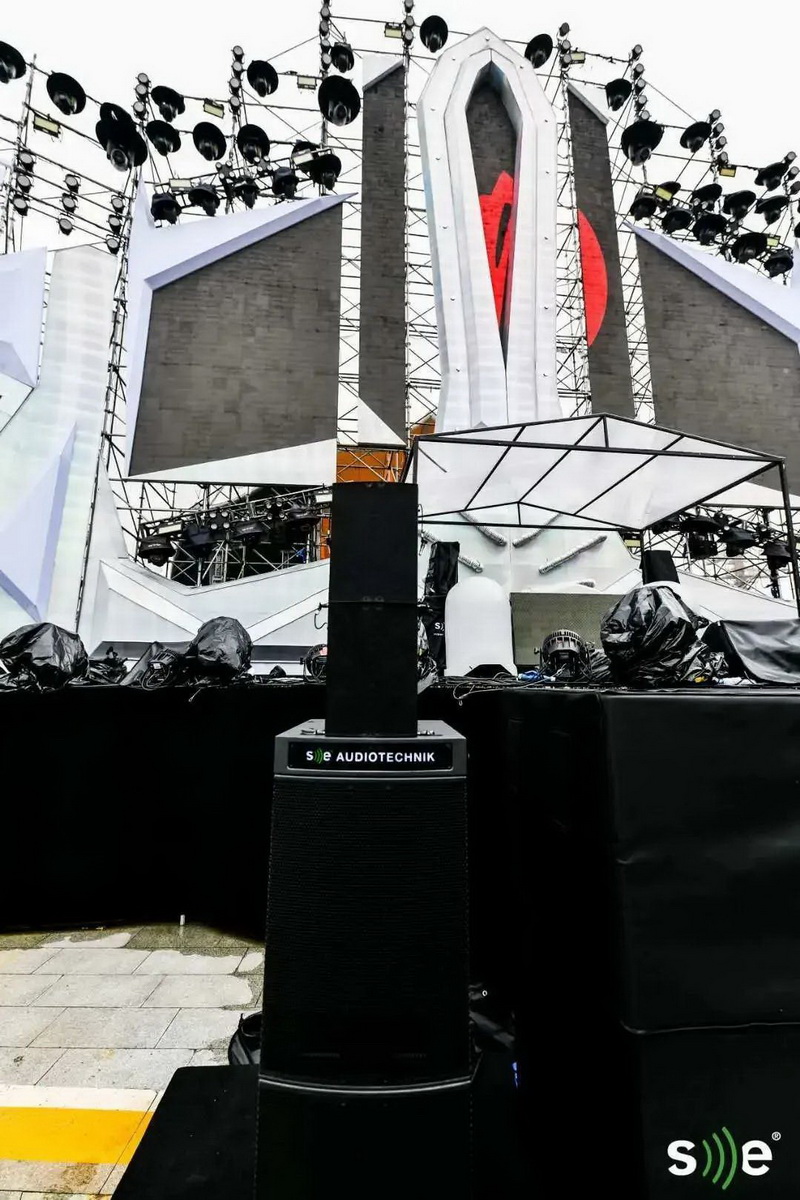

由于此次活動的舞美設計較為特殊，主擴系統吊掛在兩側的雷亞架上，無法滿足舞臺最前方的聽音覆蓋要求。與此同時，又考慮到電音節觀眾主要活躍在離舞臺最近的前排區域，因此使用了4只M-F3A PRO作為前區補聲系統�？紤]到2只M-F3A S15 PRO堆疊使用時，M-F3A PRO的高度正好與站立時的人耳高度平齊，故采用了兩組M-F3A S15 PRO與M-F3A PRO堆疊的方式，放置在中間B 21低音的兩側，僅使用M-F3A PRO，為前區觀眾補聲。
04
舞臺返送系統

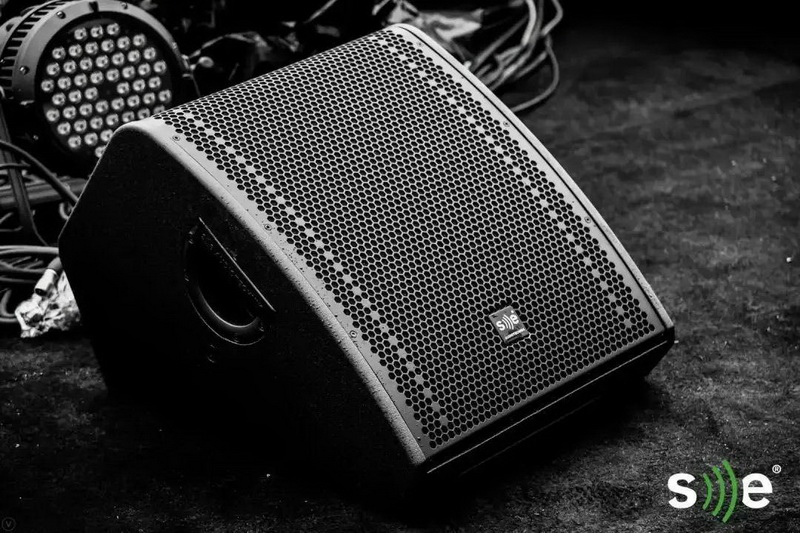

由于演出類型多變，涵蓋說唱藝人、電聲樂隊、DJ等，舞臺返送系統在設計時就要考慮到所有的演出形式。同時由于本次舞臺寬度較寬，且舞臺形狀非常規，故使用了12只新款舞臺返聽SMX 12A，均勻分布在舞臺臺唇位置，覆蓋舞臺區域，滿足常規演出中DJ、MC、說唱藝人在舞臺各處的返送需求。同時這12只SMX 12A，在有電聲樂隊演出時，又可靈活調整位置，調用相應的預設，滿足樂手獨立的返送需求。

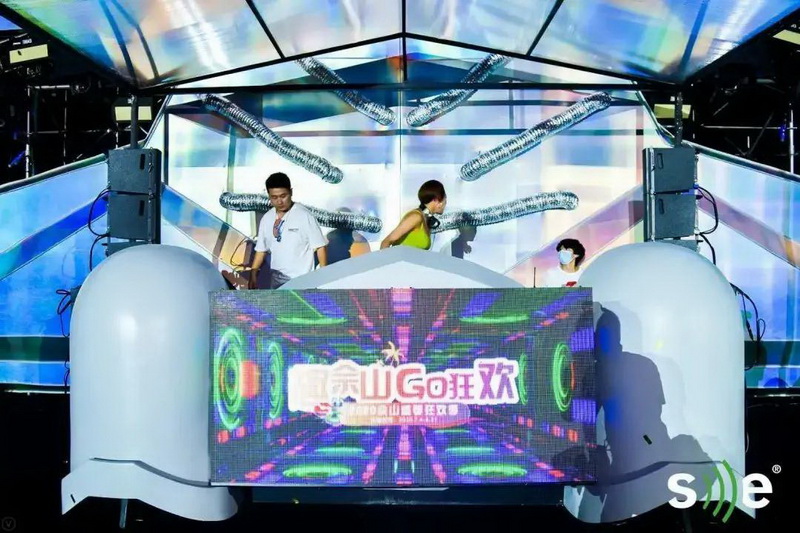

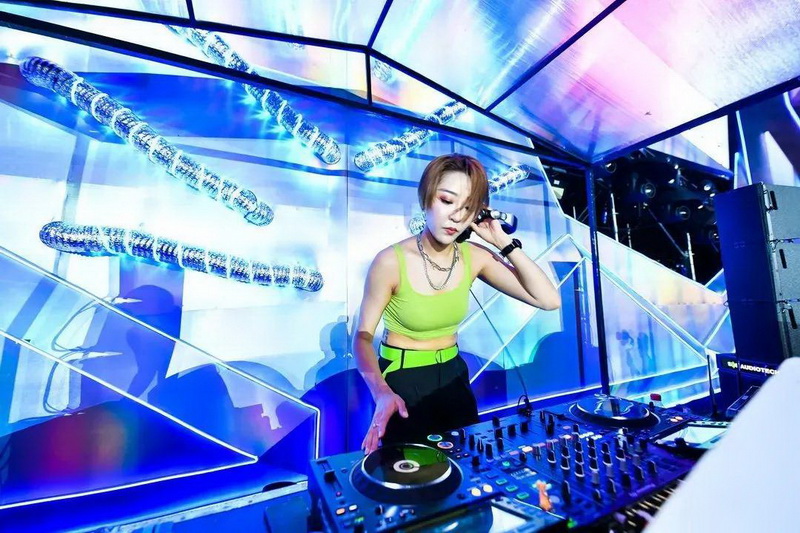

除此之外，在舞臺正中間后部的固定DJ臺兩側，使用了兩組堆疊的M-F3A S15 PRO + M-F3A PRO系統，滿足DJ的返送需求，提供清晰且有力的臨場感。
05
調音位監聽系統

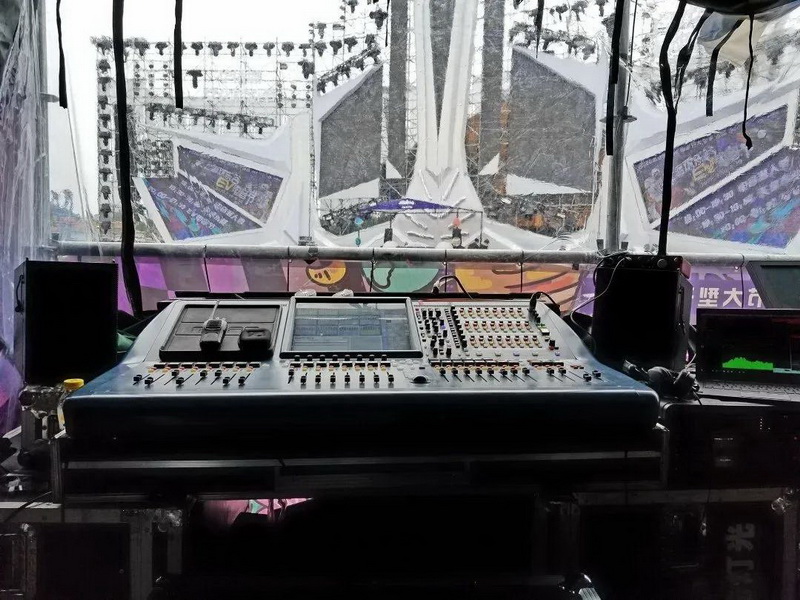

由于演出場地特殊，沒有獨立的控制室，因此在觀眾區后方單獨搭建了一組雷亞架，將音響、燈光、視頻的控臺安置在其中，并使用防雨布保證設備與人員的防雨措施。這對FOH調音師而言帶來了兩個挑戰：
1、調音臺不在最佳聽音位，聽感主要來自右側主擴音箱。
2、防雨布的遮擋對高頻的損失比較嚴重，無法獲得戶外觀眾區的正確聽感。
因此，在調音臺兩側，使用兩只與主擴音箱同型號的M-F3A PRO搭建調音位的監聽系統，保證棚內棚外聲壓級的統一外，補充缺失的高頻信息。
06
防水措施
由于上海歡樂谷EV電音節舉辦初期恰逢南方的梅雨季節，因此對設備的防雨防水能力有一定的要求。

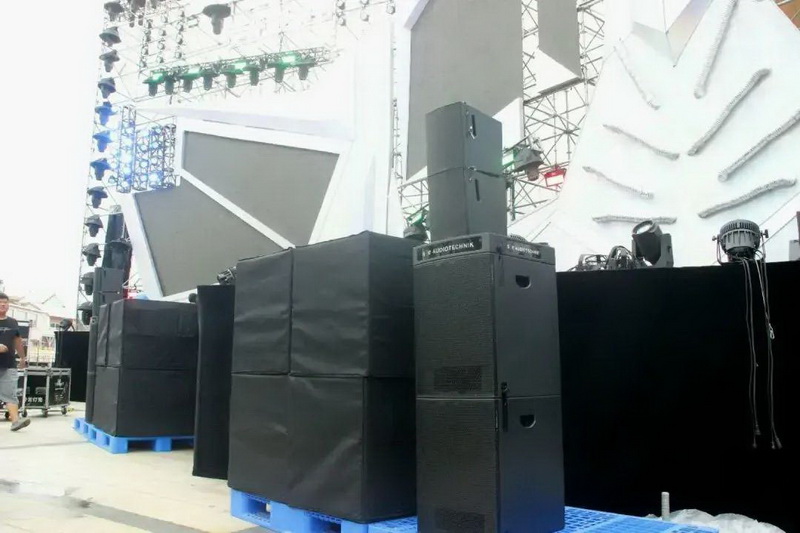

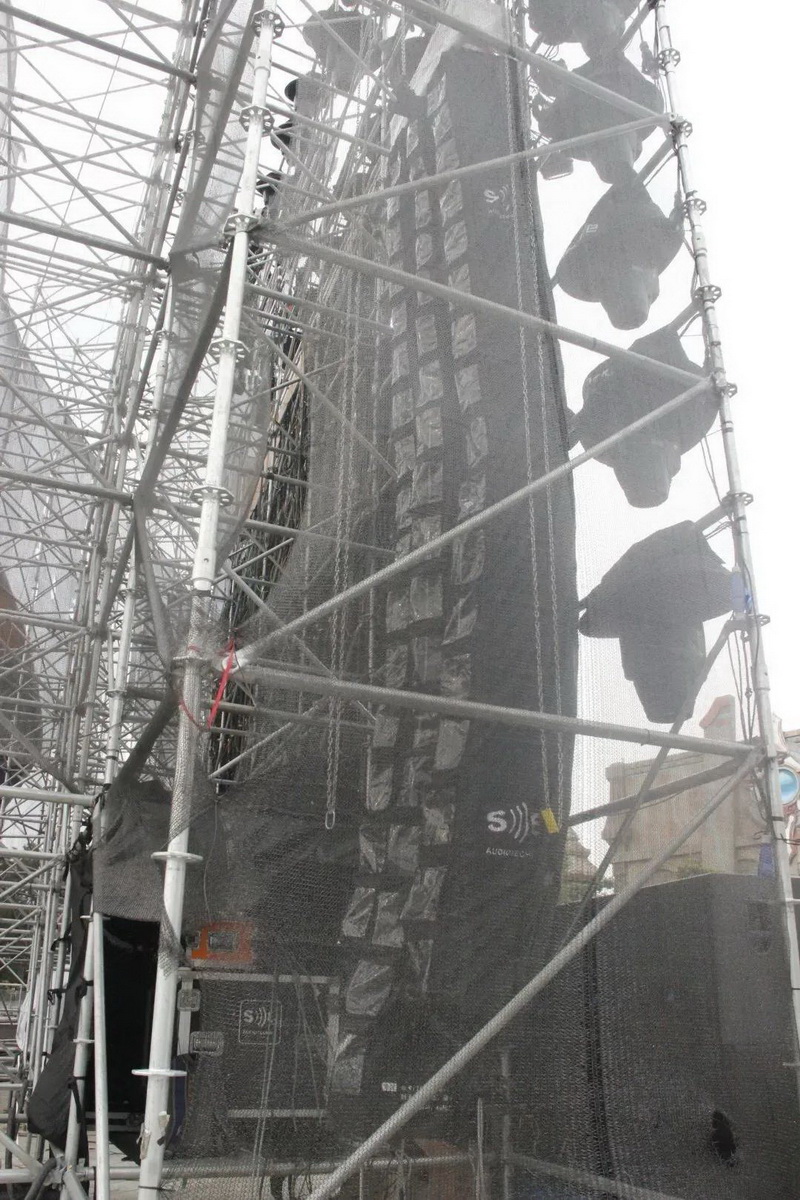

SE的所有現場演出產品均配備了特制的防雨配件：M-F3A PRO、M-F3A FS的吊掛式防雨布、M-F3A PRO與M-F3A S15 PRO的堆疊式防雨布，其背部都帶有透明小窗設計，能夠在不打開防雨布的情況下，對音箱的工作狀態進行檢測。

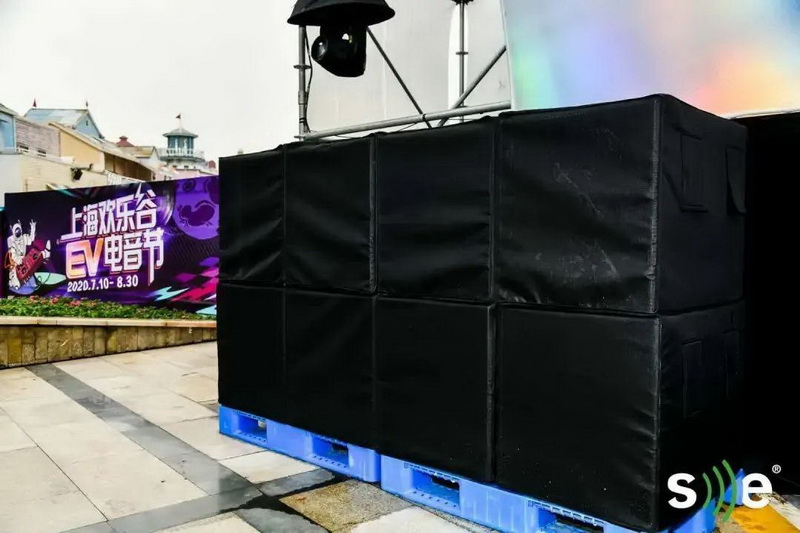

B 21單只防雨布、SMX 12A單只防雨布，前面罩均采用拉鏈?zhǔn)娇刹鹦对O(shè)計，滿足儲存／工作兩種應用狀態。
07
信號分配
信號分配上，調音臺的輸出由接口箱饋送到兩臺XTA448處理器，通過對M-F3A PRO、M-F3A FS與B 21進行分頻、延時等調整后，送至功放與音箱。
主擴系統連接圖
舞臺返送系統連接圖
