產線高效測試設備
- 高速 - 穩定 - 準確 -

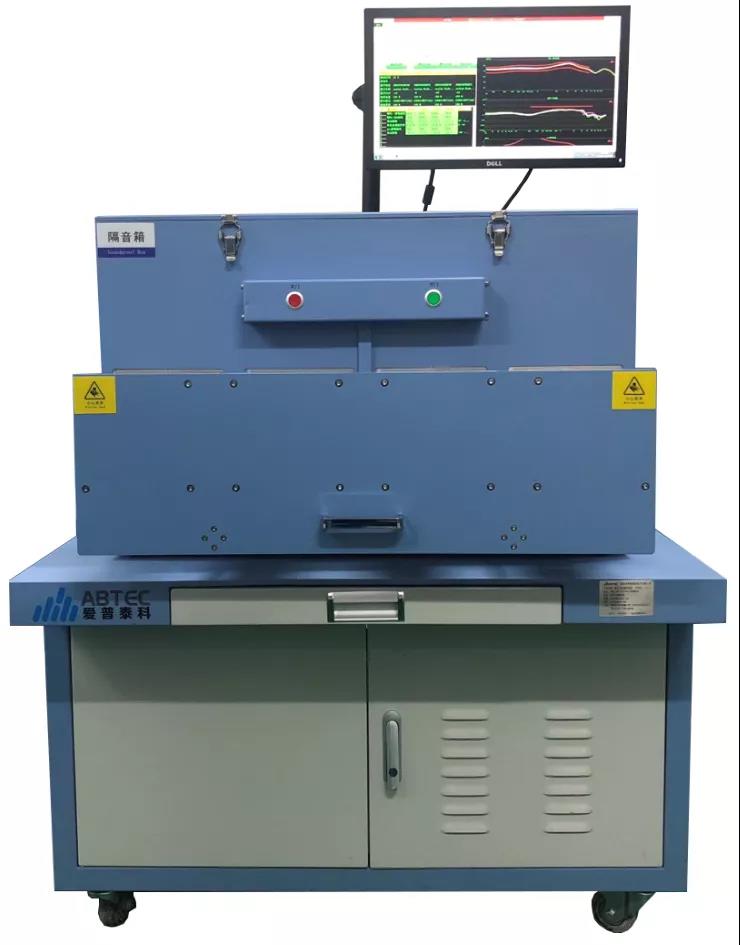

一、系統簡介
一拖四藍牙耳機音頻測試系統是根據當前耳機市場需求而定制的產品。經過長期持續優化，并結合客戶產品特點、測試要求及人工操作習慣等方面綜合考慮設計，從硬件設計到軟件平臺，極大程度上實現了簡單高效精準的測試效果，UPH可達到480個/小時。
該系統由自動測試軟件控制藍牙盒連接藍牙耳機，并通過音頻分析儀實現藍牙耳機的聲學特性測試，為檢驗耳機是否進入下一工序提供判斷依據。
一拖四模式：4個被測品準備就緒后依次測試，節省員工取放時間和藍牙配對時間。
二、系統特點
測試系統穩定，一致性強
軟件算法一鍵校準
測試界面友好，員工操作簡單、易上手
涵蓋所有音頻測試項目，客戶可自由選擇
上下限設置步驟簡單明了
可快速轉換機型測試（復制工程模板，更改上下限即可）
成品耳機測試時間最快可達17秒/4個
三、測試項目
A2DP 頻響曲線
A2DP 失真曲線
A2DP Rub&Buzz
HFP 頻響曲線
HFP 失真曲線
其他客戶定制項目
四、測試原理
1 喇叭測試
音頻分析儀產生標準測試信號通過藍牙盒無線傳輸給待測耳機，人工耳采集耳機輸出信號并通過其電源適配器傳回音頻分析儀模擬輸入端進行分析，由上位機軟件顯示測試結果并進行結果PASS/FAIL判定。
2 麥克風測試
音頻分析儀模擬輸出測試信號經功率放大器放大后推動人工嘴發聲，待測耳機的麥克風采集信號并通過藍牙盒傳回至音頻分析儀輸入端進行分析，從而得出麥克風的各項性能參數。

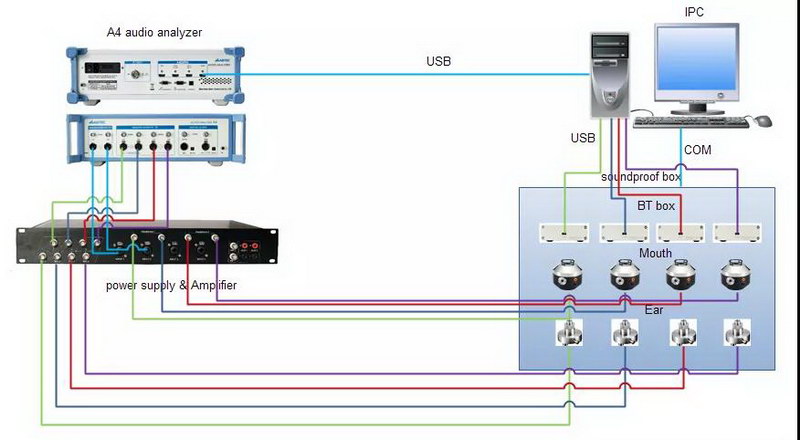

實物連接圖
五、測試軟件

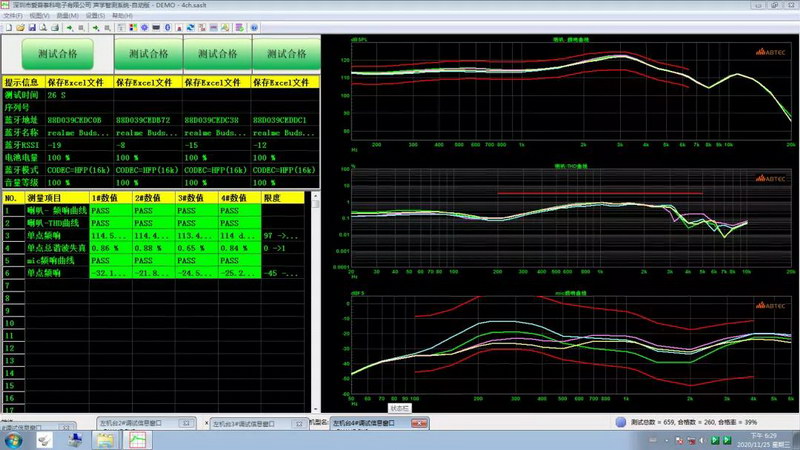

軟件主界面
軟件界面采用模塊化結構，直觀顯示各項參數結果與待測品相關信息如藍牙地址/音量等，并實時顯示測試總數與合格率。該軟件可接生產MES系統，并支持生成多種格式的測試報告，方便相關人員查看與數據追蹤。
