案例丨Q-SYS 在Camp Randall 超大型體育館中的高光時刻
更新時間:2021-3-15 13:42:46 編輯:溫情 QSC 調整文字大小:【

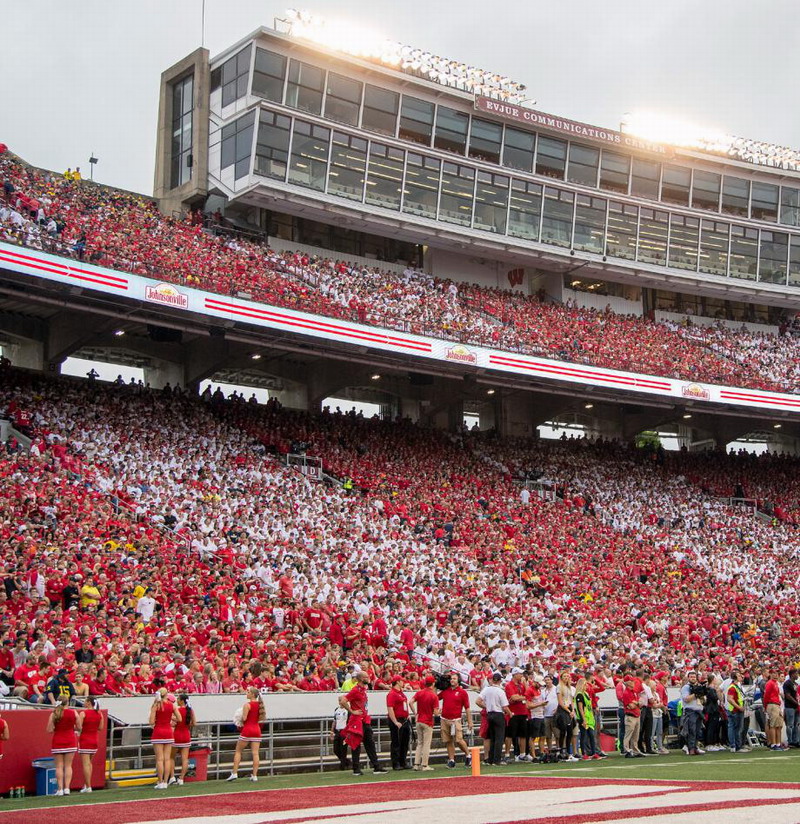

位于威斯康星大學校區的Camp Randall 體育館從1895年開始就是威斯康辛Badgers橄欖球隊的主場。這里不僅是老牌球隊Camp Randall的主場,也是美國內戰時聯邦軍隊的訓練場,更是目前世界上最大的體育館之一,擁有8萬余個座位。

體育館在2013年就將老款的QSC BASIS系統(QSC老一代的網絡傳輸技術)升級為了Q-SYS系統。在2019年又再次進行升級,使用了全新的Q-SYS生態系統以及帶有英特爾XEON構架的Q-SYS企業級處理器,對整個場館的音頻、視頻、控制進行覆蓋。

遇到的挑戰
所有體育館都需要耐用穩定的網絡化音頻、視頻系統來管理活動期間音頻和其它媒體內容的傳輸和播放。而且最好還能用便攜的觸屏控制器來對場館內的音頻和視頻設備進行控制,這個項目也不例外。

01 多任務處理架構

Camp Randall需要完全集成化的音視頻和控制處理能力,但是也希望能在某些區域部署額外的處理器來加強該區域的功能。

02 超大的覆蓋范圍

音視頻系統需要在舉辦賽事期間對整個場館內的大部分空間進行音頻的播放和廣播尋呼。

03 自定義用戶控制界面

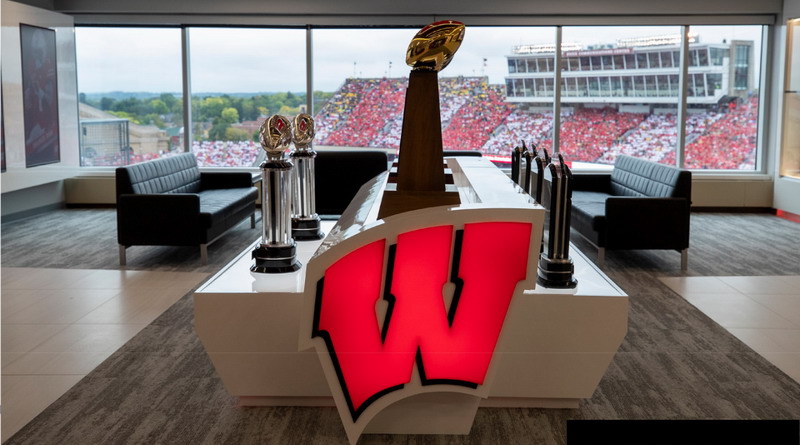

體育館的俱樂部區域也需要簡單的處理功能來應對各種賽事或其他的活動。每個區域的控制界面都可以進行自定義設計。

04 未來的可擴展性

場館的AV系統需要根據新的區域和信號源不斷進行擴展,所以關鍵在于軟件化的系統能為未來的拓展做好準備。

解決方案

無論舉辦的是什么賽事,AV系統的支持對于活動的成功舉辦都很關鍵。Camp Randall體育館對于Q-SYS系統有著多年的使用經驗,2019年時希望能在原本基礎上得到更強大的處理能力和更多的通道數來將系統擴展到場館中新增的空間中。

01 音頻、視頻集成化處理

Camp Randall體育館使用了具有冗余功能的Q-SYS 5200企業級處理器,同時還在整個場館內配備了基于網絡化的音視頻傳輸終端,例如網絡功放、音頻I/O等。由于這個軟件化平臺基于強大的英特爾芯片,因此不需要額外的硬件就能對傳輸終端進行控制和管理。這使得該系統比傳統的AV解決方案所使用的硬件要少很多,但卻可以大大的增強多任務處理的能力。除此之外,企業級處理器中使用的英特爾XEON芯片為未來更多的軟件化功能提供了充足的性能空間。

Q-SYS系統的首要任務是負責對超過90個QSC功放(PL系列和 CX系列)的音頻進行處理,這些功放通過安裝在Q-SYS I/O- Frames上的DataPort I/O卡進行連接。通過這樣的方式,用戶可以使用Q-SYS網絡觸屏控制器對每一個功放進行控制和監控。

由于是露天體育館,溫度和濕度會發生很大的變化,而這對聲音的傳播也會有很大影響 。得益于強大的Q-SYS腳本引擎,集成商為Camp Randall開發了一個獨特的自動延時程序,該程序可以根每個場館據溫度和濕度的變化自動調整音頻延時時間。

其他重要的功能還包括舉辦賽事期間語音評論和背景音樂的播放,同時還要兼顧軟件化的尋呼功能,這才能保證整個場館都能聽到重要的廣播內容。

02 分散處理音視頻內容

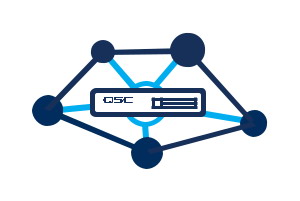

經過對Q-SYS系統多年的成功使用經驗,Camp Randall決定將Q-SYS擴展到場館里新增的建筑和場地中。這些空間配備了獨立的或附屬的Q-SYS Core處理器來解決本地I/O和信號處理的需求。處理器和處理器之間可以進行連接,Camp Randall中配備的每臺Q-SYS處理器都可以通過WAN來進行內部通訊從而組成一個由多個小系統合成的大型系統。而且每個空間中的小系統都可以與主系統傳輸賽事解說,背景音樂等各種功能。

03 簡化用戶控制

Shay McElwain是威斯康辛大學的技術系統總監,他負責對威斯康辛大學的所有體育場館及設施進行管理。他早期剛接觸Q-SYS生態系統時,在幾次嘗試Q-SYS軟件化控制功能后便快速的掌握了對應的編程技術。對此他說到:“我很喜歡Q-SYS系統在設計,部署以及維護上對用戶的友好。無論是制作用戶控制界面還是使用Q-SYS腳本引擎進行編程,其簡易程度都不是其它品可以比的。這讓我可以自行對整個場館內大量的系統擴張和變動進行編程變動,節省了大量的設計時間”。

McElwain使用Q-SYS UCI Editor控制界面編輯器來為俱樂部局域制作個性化的界面,讓球迷可以自行選擇賽事期間的音頻源,其中有解說,廣播,電視直播或威斯康辛大學校內廣播等多種資源。為了能在賽事日以外的時間可以讓運動員通過藍牙連接移動設備播放自己的音頻,還在訓練場館內集成了QSC旗下品牌Attero Tech的墻面接口然后通過Q-SYS觸屏控制器進行控制。

而對于技術人員來說,控制界面可以提供對系統更精確的控制和監控。技術人員只需要一臺Q-SYS系統的觸屏控制器就可以查看每一個揚聲器和功放的工作情況,監控功放狀態,調整每個區域的輸出功率,以及對俱樂部和包間內的音量進行監控和調整。

最終成果

Camp Randall每年都會為其比賽日活動添加6-10個音源,還希望能夠在系統中加入一些能夠保證定制多媒體體驗的戶外套間。軟件化的Q-SYS生態系統配合上企業級Q-SYS Core處理器所預留的極大處理空間讓未來任何的系統擴展都很簡單和低成本,因為當加入新的音頻或視頻終端時不再需要增加新的控制處理硬件(或多余的集成終端)。

McElwain最后說到:“我們之所以使用Q-SYS以及QSC其他設備很長時間是有原因的,Q-SYS給我們的學生和球迷帶來了最優秀的音頻和視頻體驗”
