位于羅利的維克技術社區學院 (Wake Tech) 是北卡羅萊納州最大的社區學院，擁有學生約 70,000 人。在佩里健康醫學校區，同學們為考取急救及護理人員資格證，需進行一系列專業課程的學習。課程內容包括使用最先進的模擬設備進行現場實訓，以掌握急救人員在緊急和創傷情況下如何進行分診和治療的操作技能和批判性思維。

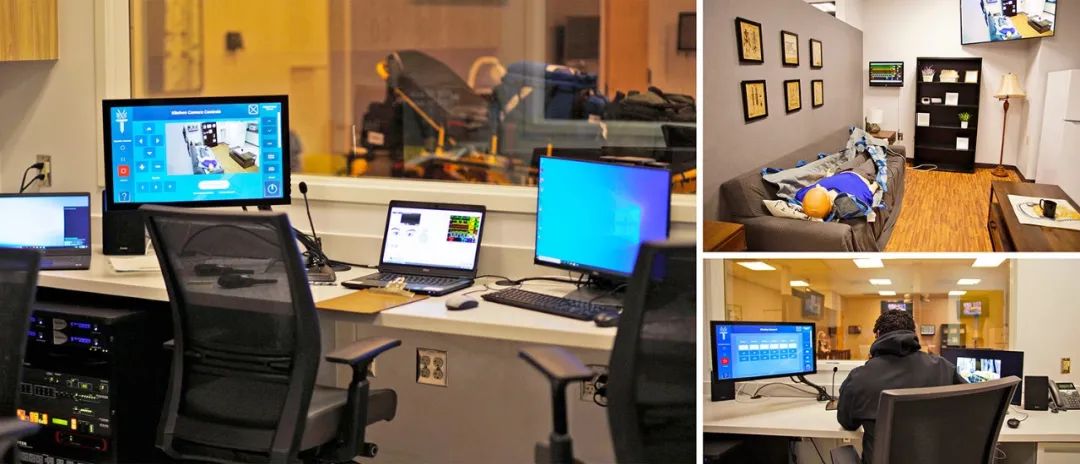

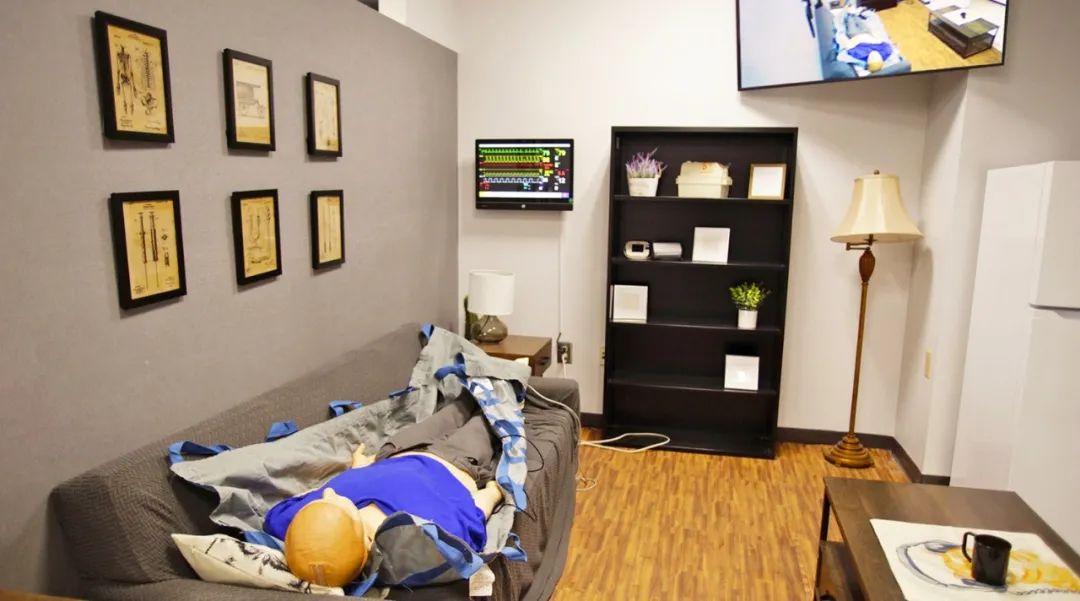

醫學大樓內設的 EMS 急救仿真模擬空間采用公寓式布局，包含廚房、客廳、臥室和浴室等房間。同時，還配備有高保真的醫用人體模型，教師可在隔壁控制間。通過觀察窗口、多機位攝像機對其進行遠程監控，以評估學員的操作。此外，錄制的模擬課程視音頻資源可回放，方便師生進行評估和匯報。
CHALLENGES 項目挑戰
EMS 仿真模擬空間的 AV 系統由學院自主設計，集成商 Inter Technologies 負責安裝調試。Extron作為集成商最信賴的供應商之一，也是學院方首選的供應商，為項目提供了視音頻切換、分配、控制和音頻產品。
房間及病患模擬系統的構建占整個項目預算的主要部分。但視聽系統的作用也不容忽視，因為它所記錄和流傳輸的課上的視音頻內容，可供師生實時觀摩及課后總結交流。考慮到分撥給 AV 系統的預算有限，項目團隊決定在設計上一切從簡，集中精力構建一個強大而穩定，且操作便捷的 AV 系統，來支持其完成培養未來專業急救人員的重要任務。
SOLUTION 解決方案
為采集到課上所有操作流程，模擬環境中四個“房間”的墻面均配備有 PTZ 攝像機，同時在天花板安裝波束追蹤懸垂式麥克風。DXP 84 HD 4K PLUS 矩陣切換器為來自攝像機的 HDMI 視頻信號提供路由。模擬空間及控制間麥克風的音頻信號統一被傳輸至數字音頻分配系統。
SMP 352 雙路記錄流媒體處理器可同時采集并流傳輸來自兩個房間的訓練課程內容，其與矩陣切換器的 2 路 HDMI 輸出連接，也可接收音頻 DSP 輸出的模擬音頻。課后，師生可觀看錄播回放進行總結點評。所錄制內容可直接保存至系統內存或 U 盤，方便學生隨身攜帶，用于自主復習或向他人展示。考慮到實際意義，通常僅安排 EMT 急救專業的學員進入模擬空間訓練“病患”搶救。但 SMP 352 可采集現場視頻并流傳輸至多間擴展教室，甚至通過Zoom 等軟視頻終端，讓更多學生團隊觀看在線直播或錄播。
模擬空間的 AV 系統中包含 6 臺 55" 顯示器，讓觀眾能夠以俯視的角度觀看到每個“病患”及其周邊的操作流程。其中 一臺顯示器位于擴展教室內，其余幾臺分布在各個房間。
矩陣切換器將指定攝像機輸出的 HDMI 視頻傳輸至 DTP HD DA8 4K 230 分配放大器。放大器通過單根 DTP 屏蔽雙絞線電纜傳輸信號至 6 臺顯示器。每臺顯示器后方的 DTP HDMI 4K 230 Rx 接收器可將接收到的 DTP 信號轉換為 HDMI 格式。天花板麥克風拾取的室內音頻通過音頻系統被路由至天花板揚聲器。AV 控制處理器向音頻系統發送控制指令，確保聲音與畫面的同步。控制間的 SM 3 揚聲器由功率放大器 MPA 152 Plus 驅動。

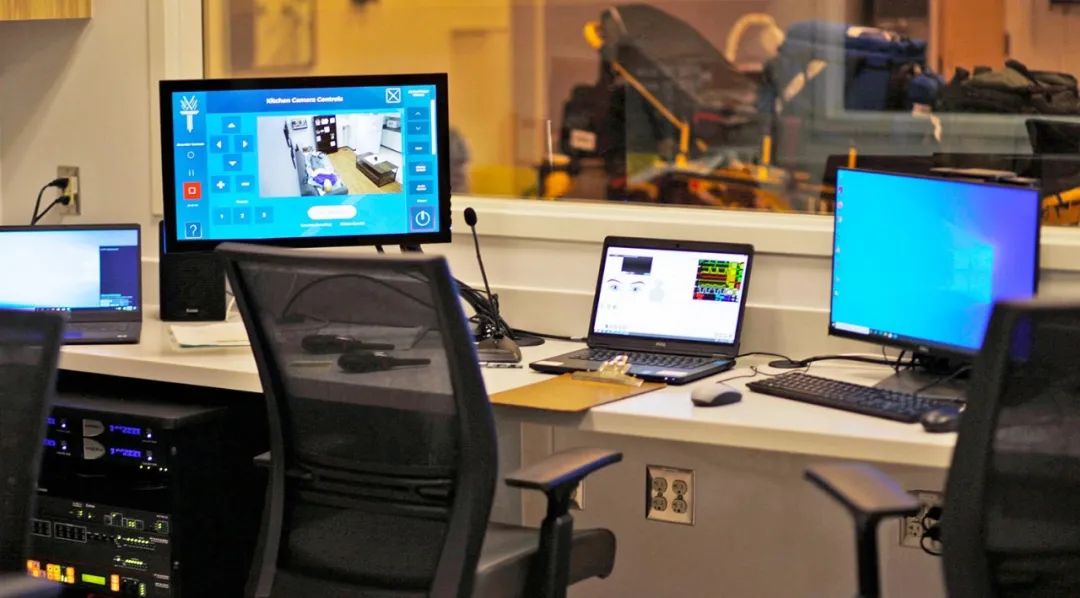

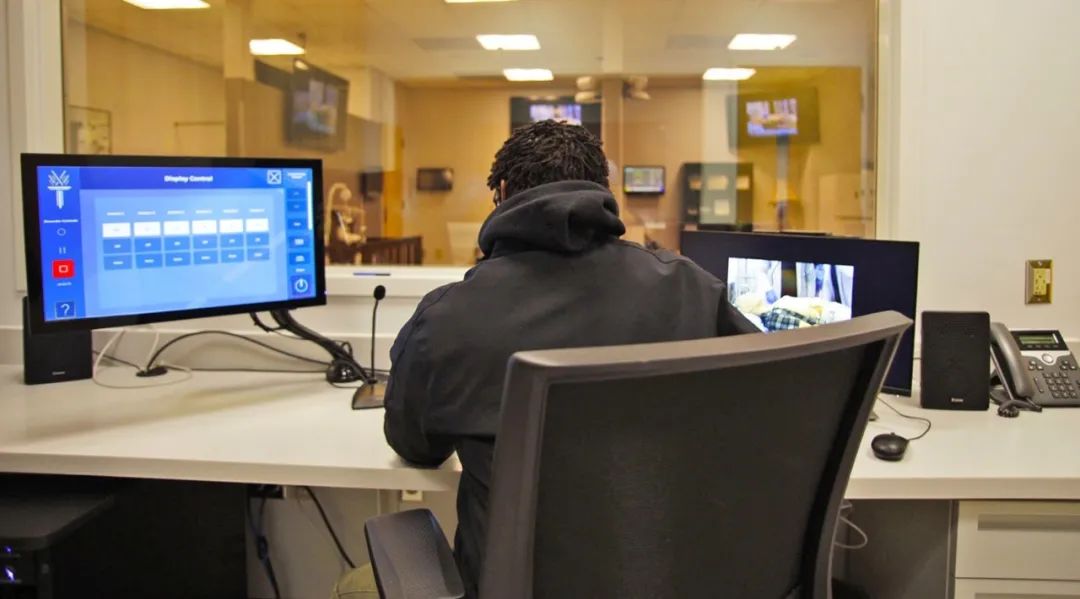

教師可通過控制間的單個工作臺完成對 AV 系統的遠程控制，及模擬場景預設。如圖所示，筆記本電腦上運行的正是人體模型廠商提供的配套軟件。

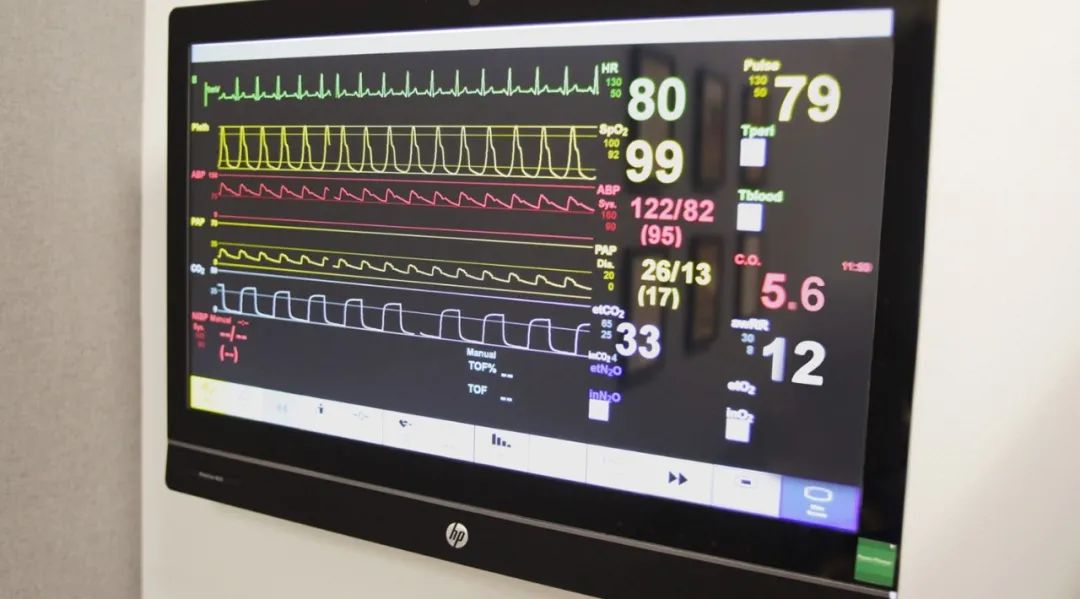

該軟件可執行預設的模擬場景，并由教師現場控制人體模型，還可在室內的電腦顯示器上顯示“患者”當前的生命體征數據。

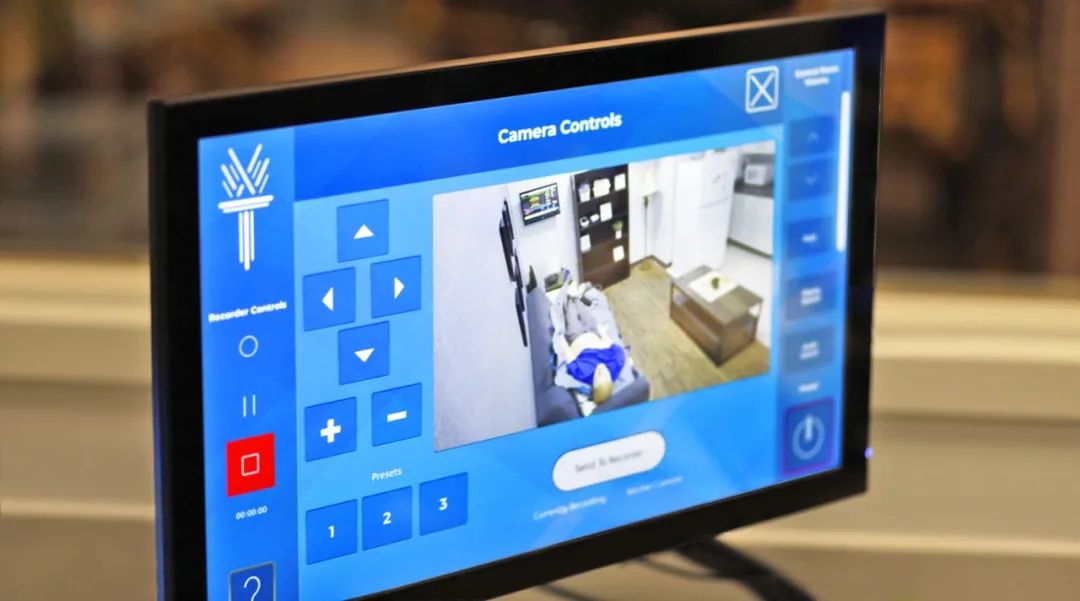

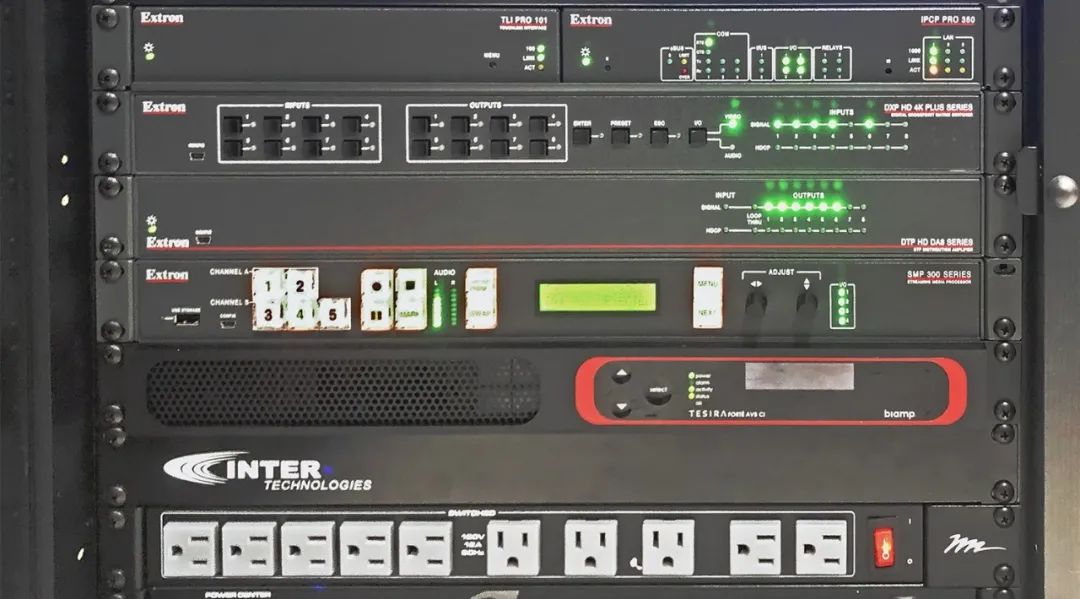

桌面的 24" 觸摸屏用于 AV 系統控制。該 GUI 界面由學院 AV 團隊設計，集成商使用 Global Configurator Professional 完成控制系統配置。IPCP Pro 350 控制處理器通過網絡交換機向 AV 系統內所有設備傳達控制指令。觸摸屏控制界面通過 TouchLink® 接口設備 TLI PRO 101 執行控制功能，其能夠將來自室內攝像機的實時 HDMI 視頻顯示在 GUI 界面中。
RESULTS 成果反饋
“Extron 為整個項目設計所帶來的幫助和支持超乎想象。它協助我們成功構建了一套可滿足所有需求的解決方案，讓我們以遠低于常規系統的成本投入，打造了一個匯聚諸多高端特性的仿真模擬環境。老師和同學們在體驗到該系統的操作便捷之后，紛紛表示非常滿意。”
- Jennifer Unitis
信息中心主任
Wake Tech
自步入 AV 行業以來，Jennifer Unitis 始終堅持身體力行，無論是設計、安裝，還是調試。多年的工作經驗告訴她，產品性能、安裝便捷、操作簡單及設備可靠是項目成功的關鍵。她很早就意識到 Extron 產品的重要性，一直以來，她和她的同事們積極參與 Extron 的培訓，并獲得了多項 AV 技術認證。她說：“很高興看到這所學校近乎 100% 采用 Extron 產品，且 AV 團隊中的每個人都獲得一項或多項 Extron 認證。” 她也非常認同團隊給予Extron 的高度評價。全新模擬仿真空間在幫助 Wake Tech 學院完成 EMS 項目的核心任務 - 作為急救醫學教育的領導者，為北卡羅來納州培養專業急救人員，發揮著不可替代的作用。
