開蓋驗證功放內部：
打開AD-9200HD機蓋，一目了然的高科技電路板和規范專業的工業化設計工藝映入眼簾：但見整機的電路排版非常的漂亮，非常專業的音頻設計理念奠定了9200HD能夠獲得高標準的信噪比和高標準的保真度。在整機的后方是一塊碩大的電路印制板，板載著密密麻麻的電子元件和數片大規模集成芯片，負責著整機的各種高清解碼、DA/DA數模轉化、整形、HDMI高清音視頻信號的處理與傳輸等，是本機最為重要的關鍵技術所在。該部分電路是在天逸AD-7100HD旗艦高清解碼電路的基礎上升級了MDMI1.4和3D高清相關功能、有相當高的成熟度和可靠性，是目前市面上功能最強大、技術最先進的次世代高清功放之一。
圖5

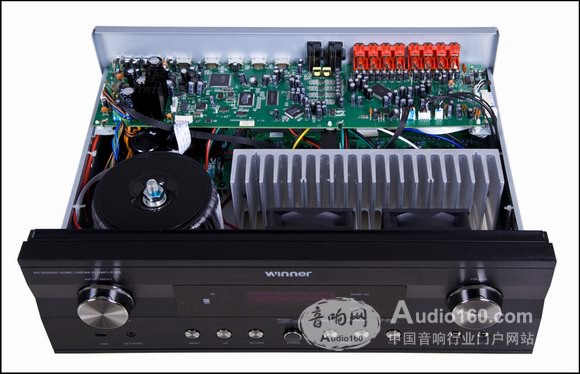

圖5：這是天逸最新推出的AD-9200HD整機開蓋圖，從照片中大家可以看到該機的內部工藝整齊規范，各部分電路排列的非常考究，小信號輸入遠離供電部分以免引起交流干擾，整機設計也極少看到電子產品比較忌諱的飛線、跳線等容易引起接觸不良和小信號干擾噪聲的因素，縱觀整機，有一種整齊規范，視覺效果和工業整合度一流的大廠風范！
關于AD-9200HD的模擬功放部分電路解析：
對于高保真模擬音頻功放電路部分，一直是天逸音響的技術強項，天逸在我國的高保真音響制造業中已有20余年的悠久歷史了，對傳統的高保真HI-FI功放電路的設計生產更是久負盛名，為業界所矚目！筆者注意到：AD-9200HD的每一個聲道都是采用獨立的HI-FI電路印制板，并大量采用了科技含量高、可靠性極佳的智能微型自動貼片工藝技術生產，這種全自動電腦程序化貼片工藝技術有很高的焊接精度和一致性，所生產的電路板有著相當高的可靠性，焊點漂亮，極大的杜絕了虛焊、漏焊。使電路板和電腦主板一樣的美觀可靠耐用，故障率非常之低。
圖6

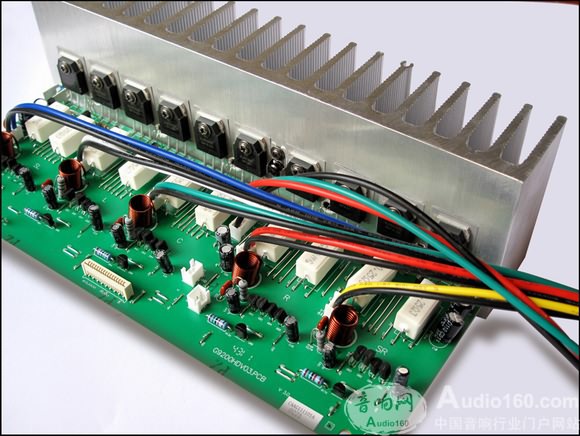

圖6：這是AD-9200HD的模擬音頻功放電路板主板正面照片，各種電子器件排列整齊規范，頗有大廠設計風范。但我們打開AD-9200HD的機蓋所看到的功放部分的印制電路板相對比較簡單，此時您也許會懷疑這樣的功放電路是否縮水，呵呵，你可別忽視了這是一塊雙面排版布局、并在其反面有大量貼片電子元器件的印制電路板，請看下面這張照片就知道這款印制板反面暗藏玄機了：
圖7

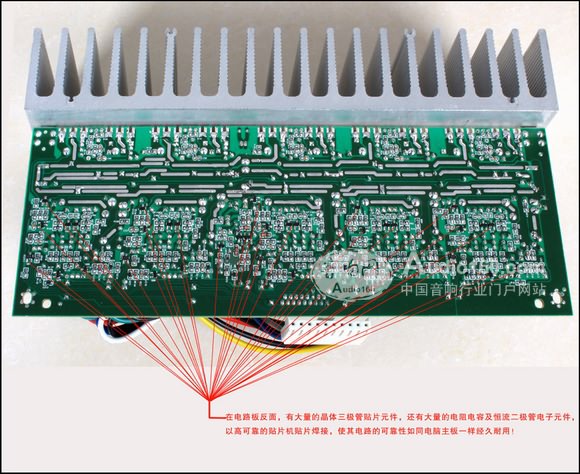

圖7：在功放電路板反面，有大量的晶體三極管貼片器件、還有大量的微型電阻電容及恒流二極管等，這些超小型的貼片電子元件，以高可靠的貼片機貼片焊接，使其功放電路可靠性大大提升。
為方便大家對這部分電路有一個較為明確的了解和認知，筆者向天逸的設計師索要了9200HD功放部分的電路圖。
圖8

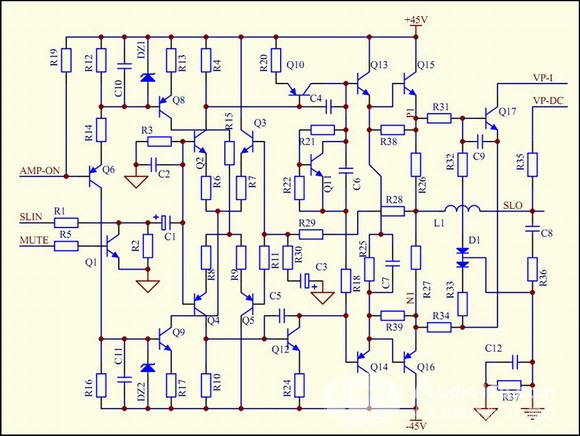

圖8：這是一個在HI-FI高保真界美譽度極高的菱形雙差分輸出經典電路，且5個聲道的電路都完全一樣。為較為詳細的說明該電路的特點，筆者專門描出了一個聲道的電路圖供大家分析查看：
該電路圖是一個非常典型的高保真電路，第一級為單端輸入前置放大電路：由該部分電路由Q1、Q6、Q8、Q9共4只超低噪聲晶體管構成前置小信號放大電路，被預放大的音頻信號直接進入由Q2/Q6/Q3/Q5組成的具有電子恒流源穩壓的菱形雙差分放大電路進行電壓放大，其中Q2/Q3及Q4/Q5四只晶體管為精選各項技術指標都非常接近的（孿生對管），由于差分放大器比較完善的解決了直流放大器中的增益與零點漂移的矛盾，在高保真音頻放大電路中得到廣泛的運用，尤其是帶恒流源的菱形雙差分電路。可以很好的抑制電路的零點漂移，能夠極其在有效的放大差模信號的同時對共模信號有很強的抑制作用，其主要優點為：差模放大倍數愈大，共模放大倍數越小，即對共模信號的抑制力越強，說明放大器的性能就越好。失真度和穩定性就越高！電壓放大后的信號進入到末級電流放大電路對電流進一步放大后輸入到功放級放大輸出。其間還有溫度補償電路，穩定工作點的負反饋電路，阻抗補償網絡電路等等。
事實上，這完全就是一款不折不扣的高保真HI-FI電路，如果工藝和選料得當，聲音效果一定會很出色。
圖9

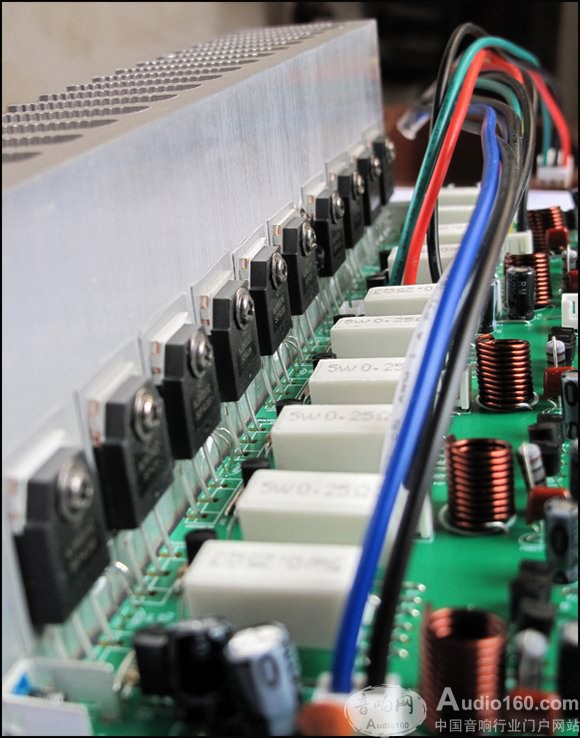

圖9：這是9200HD的散熱器和功放管，5個獨立聲道包含前方左右主聲道、中置聲道和左右環繞聲道，共使用了10只安生美的大功率晶體管。
安森美是源至美國摩托羅拉的著名晶體管品牌，而這對NJW0281G/NJW0203G的音質相當的棒，不僅僅音質細膩圓潤，聲音的密度感、重量感和通透感都很確切；音樂的中氣很足，頻率響應很寬，高頻的延展也去得很高，細節和堂音非常豐富。低頻的量感和力度也很好，有一種大氣磅礴的氣勢！非常適合輸出功率強勁、聲色靚麗、力度十足、大氣磅礴的功放使用。目前天逸的全線功放幾乎都采用了這種管子，聲音的效果非常不錯！
圖10

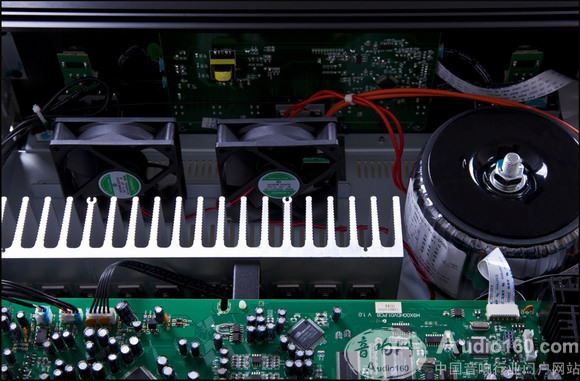

圖10：AD-9200HD機內設計有智能化測溫控溫散熱電路，內置兩只超低噪聲變速風扇，當以中小音量播放、機內溫度在35攝氏度以下時，風扇處于靜止狀態，當機內溫度高于35度時，兩風扇開始低速運轉，隨著音量加大，溫升漸漸升高，風扇的轉速也會逐漸加快，幫助機內散熱降溫。即使風扇全速運行，噪聲也非常微小，絕不影響聽感。
廠家提供該機的音頻部分的技術指標如下：
輸出功率： 100W×5（8Ω）
總諧波失真：≤0.05 % （1KHz）
頻率響應：10Hz―80KHz （+1/―3dB）
信噪比：≥95dB
尺寸：430（寬）×350（深）×152（高）mm
重量：12.6Kg
關于“高清四號”的音箱----天琴6號套裝音箱：
廠家為AD-9200HD精心推薦的配套音箱是天逸按照HI-FI/AV兼容落地箱標準設計的“天琴6號”。
天琴6號音箱是天逸公司歷時數年的常青樹產品，也是天逸出貨量最大，性能價格比不錯的套裝音箱，該產品是當年專門為“保真系列”之二號家庭影院套裝產品量身定制的，強調有不錯的保真度和性能價格比,是品質較高的AV/HI-FI兼容性音箱。

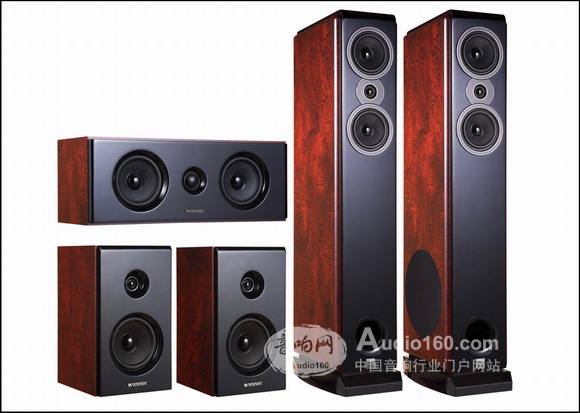

圖11：天琴6號音箱套裝全家福照片
天琴6號的箱體選用了厚達2公分以上的中密度粒子板材，箱體內部采用多根實木加強筋，令箱體結實無比,箱體下方內置相當結實的獨立低音炮腔和10寸的低音單元喇叭；分音器設計考究、用料實在，為天逸擅長和頗具功力的經典2.5階巴特奧斯分頻器。還有與“保真一號”之主音箱“TD-2號”血脈相連的超長沖程大口徑音圈及品質上乘的一寸絲膜高音喇叭單元，喇叭單元設計選用了有利于聲音定位精確、中頻厚重的雙啞鈴結構5寸中低音喇叭以及10寸的大口徑側低音喇叭，以求在小的聽音環境即使不使用低音炮依然可以營造出非常干凈結實和濃郁的中頻及震撼的超低頻效果，并充分保證了該套音箱有相當不錯的音質音色還原。外觀設計及工藝處理上雖然談不上十分漂亮，但也算中規中矩。色系采用了暗紅色的球影胡桃木色裝飾，面板為高亮黑色前障板。做工精細、高雅低調，既端莊大方有不乏時尚美觀，符合現代人的審美觀：大氣而不張揚，低調而不乏雅逸，能為大多數朋友接受，為您的家居環境增光添色。有一點感受較深的是：由于設計師在該箱的音樂表現力上不遺余力的追求，力求音箱在這個價位保真度好，音色靚麗通透,細膩美艷；從而實現了該音箱中頻厚潤甜美,低頻質感強烈,彈性十足；音場大氣磅礴,廣袤無艮的設計構想；進而在較大程度上實現了高品味、高音質和低售價的目的。筆者注意到：相應的環繞音箱和中置音箱的中低音喇叭也有原來的4寸升級成為5寸，箱體的體積和增大了一些，但售價卻沒有改變，看來廠家對這套音箱加大了投入，期望值還是比較大的，整體做工也比較厚道。
